Прекъсвачи на вериги и протектори за пренапрежение: предпазните пазители на фотоволтаичните системи

Въведение

Във фотоволтаичните системи за производство на енергия, освен "звездното оборудване", като слънчеви панели и инвертори, има два "неразбрани герои" тихо защитават безопасността на системата - прекъсвачи на вериги и протектори за пренапрежение (SPDS). Те са като "предпазителите" и "светкавичните пръти" на захранващата система, като постоянно защитават цялата фотоволтаична система от електрически разломи и удари на мълния. Тази статия ще ви преведе през значителните роли на тези две ключови защитни устройства във фотоволтаичните системи.

I. прекъсвач на веригата: „превключвател за безопасност“ на фотоволтаичните системи

Функцията на прекъсвача

Прекъсвачите на вериги са най -важните устройства за защита от свръхток във фотоволтаичните системи и главно изпълняват три ключови задачи:

Защита на претоварване: Автоматично отрежете веригата, когато токът надвишава дизайнерската стойност

Защита на късо съединение: Бързо изключете в случай на повреда в късо съединение

Ръчно прекъсване: Осигурява безопасна точка за прекъсване за поддръжка на системата

2. Специални изисквания за фотоволтаични специални прекъсвачи на вериги

За разлика от обикновените прекъсвачи на променлив ток, фотоволтаичните прекъсвачи на постоянен ток изискват специален дизайн:

DC ARC Погасителна способност: DC Arcs са по -трудни за гасене и изискват по -силен дизайн на камерата за погасяване на дъгата

Ниво на високо напрежение: Работното напрежение на фотоволтаичната система може да достигне над 1000V

Устойчивост на атмосферни влияния: Прахоустойчивата и водоустойчива (поне IP65 клас) е необходима за монтаж на открито

3. Типични места за приложение

Изходен терминал от серия на батерията

Входен терминал на DC на инвертора

Комуникация и мрежа

II. Surge Protector: Защитната линия срещу "електрически скокове"

Заплахата от пренапрежение, пред което са изправени фотоволтаичните системи

Фотоволтаичните системи, поради голямата си зона за разпределение и откритото местоположение, са особено уязвими към:

Директна удара на мълния (ниска вероятност, но силно разрушителна)

Индуцирана мълния (най -често срещаната заплаха)

Пренапрежение на превключвателя (генерирано вътрешно от системата)

2. Принципът на работа на протекторите на пренапрежение

SPD е като "електрически преливник", в рамките на наносекундата:

Открийте анормално напрежение

Установете път с нисък импеданс

Канал опасна енергия в земята

3. Спецификата на SPD във фотоволтаичните системи

DC SPD: Той трябва да бъде специално проектиран за постояннотокови системи

Биполярна защита: защитава едновременно положителните и отрицателните схеми

Непрекъснато работно напрежение: Тя трябва да бъде адаптирано към високото напрежение на фотоволтаичната система

Iii. Синергична защита: 1+1> 2 Ефектът на сигурността

В действителните системи трябва да се използват прекъсвачи на вериги и SPD

Йерархична система за защита

Защита от първо ниво (входящ край на линията): ток на усилване на изпускането

Вторична защита (край на разпределението): Допълнително ограничете остатъчното налягане

В координация с прекъсвачите: Осигурете резервна защита, когато SPD не успее

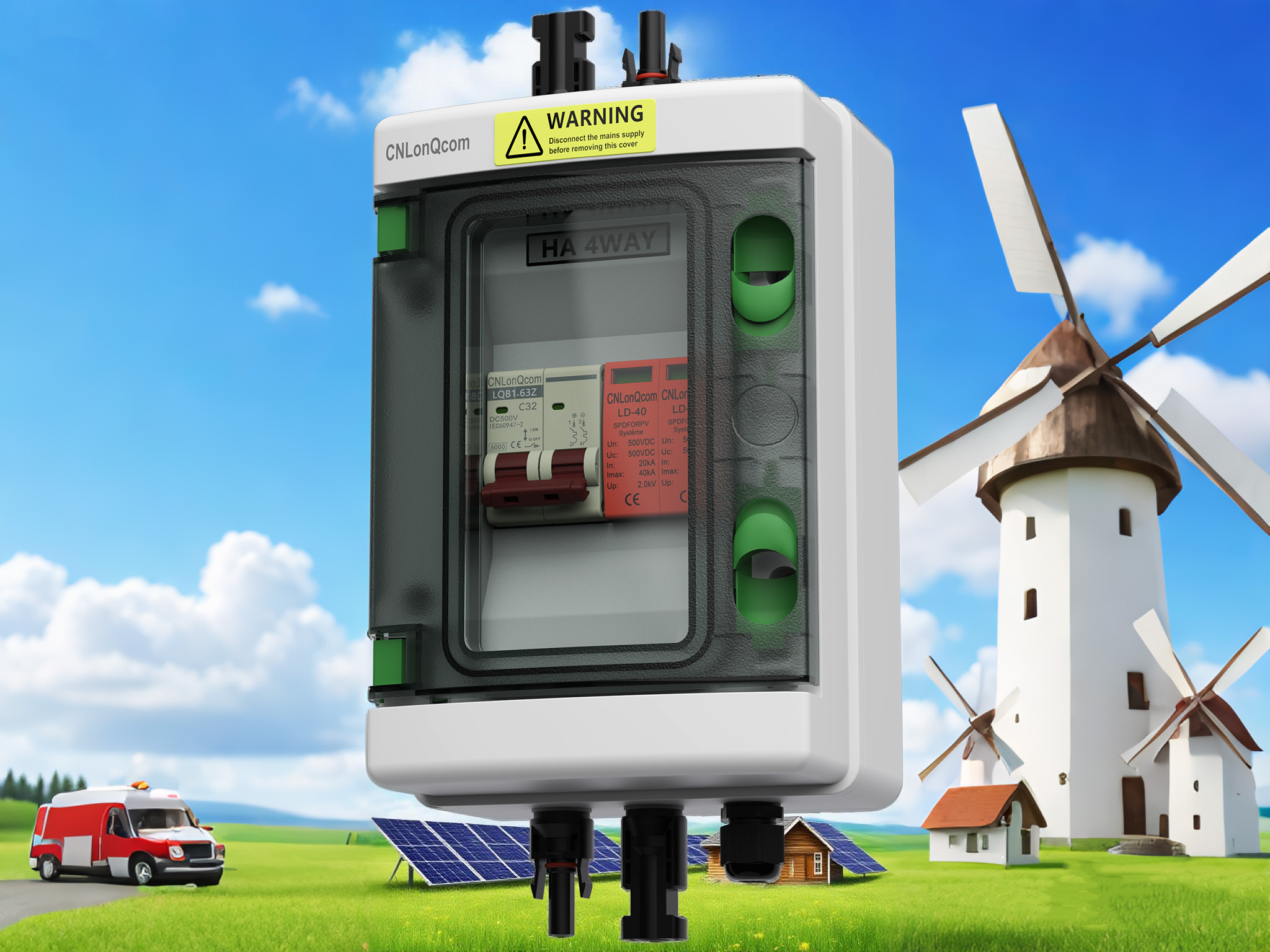

Типична схема за окабеляване

SPD е свързан паралелно с линията и защитен от сериен прекъсвач на веригата

IV. Основни точки за подбор и поддръжка

Избор на прекъсвач

Номиналното напрежение е по -голямо или равно на максималното напрежение на системата

Капацитетът на счупване е по-голям или равен на очаквания ток на късо съединение

SPD избор

Максималното непрекъснато работно напрежение UC е ≥1,2 пъти по -голямо от напрежението на системата

INRUSH ток IIMP≥12.5KA (защита от първи клас)

Предложения за поддръжка

Проверете преди сезон на гръмотевичната буря всяка година

Обърнете внимание на прозореца на индикатора на състоянието на SPD

Запишете броя пъти, когато се работи прекъсвачът

Заключение

Във фотоволтаичните системи прекъсвачите и протекторите на пренапрежение са като два добре координирани „партньори по безопасност“: прекъсвачите са отговорни за обработката на разломи в системата, докато SPD се защитават срещу външни атаки на пренапрежение. Тяхната съвместна работа гарантира безопасната работа на фотоволтаичната електроцентрала за повече от 25 години. За собствениците на електроцентрали изборът на висококачествени защитни устройства и редовното им поддържане на тях е важна част от осигуряването на възвръщаемост на инвестициите.
