Основното ръководство за фотоволтаични превключватели на слънчевия изолатор: Осигуряване на безопасност и ефективност във въвеждането на слънчеви енергийни системи

Тъй като слънчевата енергия продължава да придобива популярност в световен мащаб, значението на безопасността и ефективността във фотоволтаичните (PV) не може да бъде надценено. Един от критичните компоненти, които гарантират и двете, е фотоволтаичният слънчев изолатор превключвател (известен също като PV изключен превключвател или DC изолатор). Това устройство играе жизненоважна роля в защитата на техниците, поддържането на производителността на системата и спазването на стандартите за електрическа безопасност.

В тази статия ще проучим какъв е PV изолаторният превключвател, защо е необходимо, как работи и ключови съображения при избора на такъв за вашата слънчева инсталация.

Какво е фотоволтаичен слънчев превключвател за изолатор?

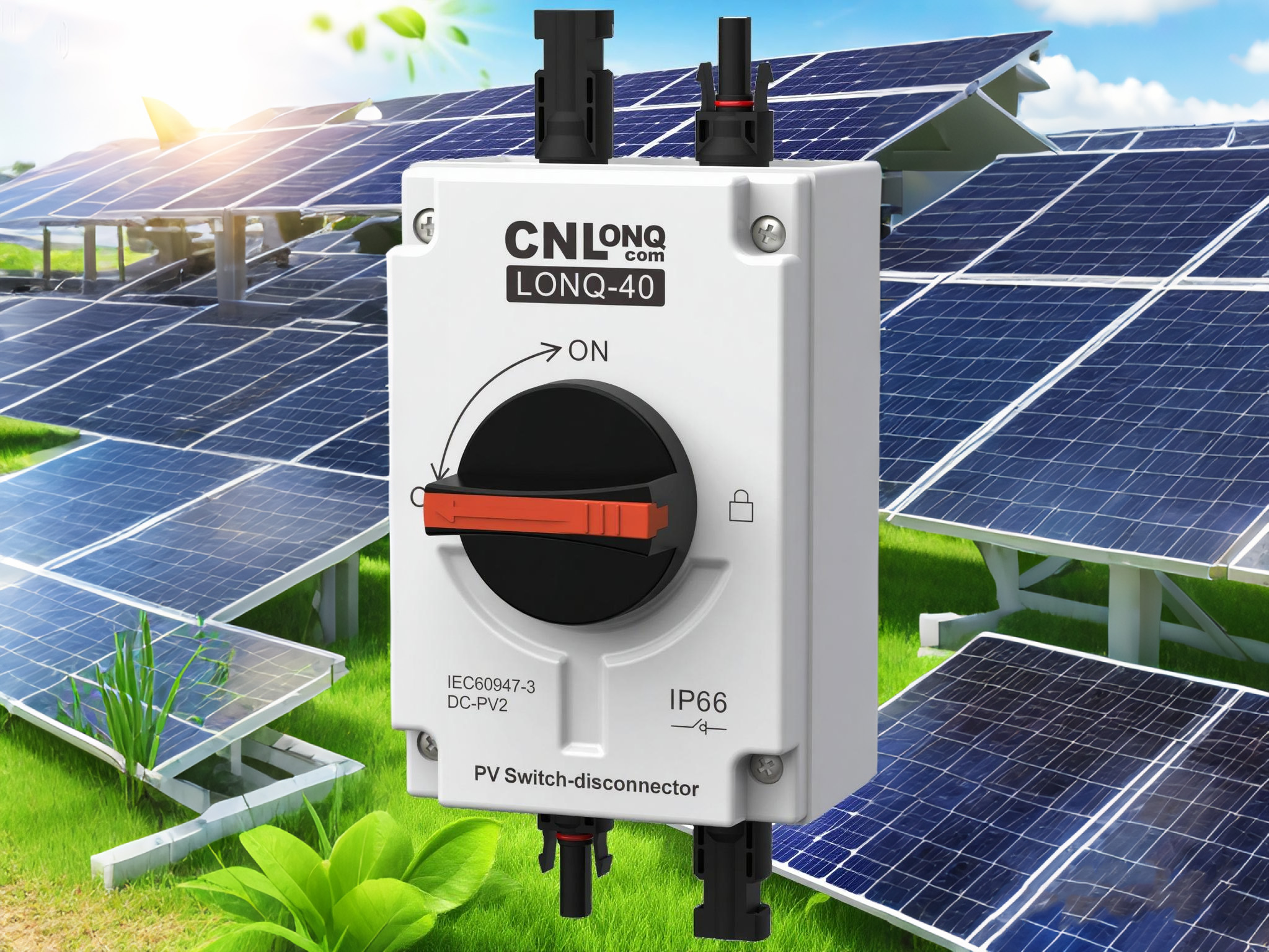

PV изолаторният превключвател е предпазно устройство, предназначено да изключи система за слънчеви панели от останалата част от електрическата настройка. Той позволява безопасната изолация на мощността на постоянен ток (директен ток), генерирана от слънчеви панели, като се гарантира, че поддръжката или аварийните изключения могат да се извършват без риск от токов шок или пожар.

Тези превключватели обикновено се инсталират:

Между слънчевите панели и инвертора (DC изолатор)

От страна на променлив ток (между инвертора и мрежата, въпреки че това е различен тип изолатор)

Защо PV изолаторните превключватели са необходими?

1. Безопасност за инсталаторите и персонала за поддръжка

Слънчевите панели генерират електричество, когато са изложени на слънчева светлина, което означава, че те могат да произвеждат постоянен ток с високо напрежение, дори когато мрежата е изключена. Изолаторният превключвател гарантира, че техниците могат безопасно да работят върху системата без живи електрически опасности.

2. Предотвратяване на пожар

Дефектното окабеляване или повредите на компонентите могат да доведат до електрически пожари. Правилното оценено изолаторно превключвател помага за прекъсване на мощността при спешни случаи, намалявайки рисковете от пожар.

3. Спазване на електрическите стандарти

Повечето страни налагат използването на изолаторни превключватели в слънчеви инсталации, за да се съобразят с правилата за безопасност (например IEC 60947, NEC член 690 в САЩ или AS/NZS 5033 в Австралия).

4. Поддръжка на системата и отстраняване на неизправности

Изолирането на части от системата позволява по -лесна диагностика и ремонти, без да се изключва целия PV масив.

Как работи превключвателят на PV изолатор?

PV изолаторните превключватели са проектирани да обработват високи постоянни напрежения (до 1000V или повече в търговските системи) и токове. Те функционират подобно на прекъсвачите на вериги, но са специално оценени за приложения за постоянен ток, които изискват специална технология за подпомагане на дъгата поради постоянния поток на тока.

Видове PV изолаторни превключватели:

Ръчни изолатори - управлявани на ръка, обикновено използвани за поддръжка.

Автоматични изолатори - задействани от условия на повреда (например, прекомерно ток или наземни разломи).

Покривът срещу инверторните изолатори-някои са инсталирани в близост до панели, а други са интегрирани в инвертори.

Основни характеристики, които трябва да търсите в PV изолатор превключвател

Когато избирате превключвател за изолатор за слънчева инсталация, помислете:

✔ Оценка на напрежението и тока - трябва да съответстват или надвишават максималното напрежение и ток на системата.

✔ Защита на DC Arc-DC Arcs са по-трудни за гасене, отколкото AC, така че превключвателят трябва да има подходящи възможности за укрепване на дъгата.

✔ Устойчивост на времето - За инсталации на открито се препоръчва IP65 или по -висока защита от вход.

✔ Сертификати - Потърсете спазване на IEC, UL, Tüv или други регионални стандарти.

Configuration полюс-еднополюсна (за един проводник) или двойно-пода (за положителни и отрицателни постоянни линии).

Често срещани проблеми и поддръжка

Корозия - особено в крайбрежните райони, което води до неуспех на превключването.

Механично износване - Честото превключване може да влоши контактите с течение на времето.

Неизправно задействане-Лостокачествените изолатори могат да пътуват ненужно.

Редовната проверка и тестване гарантират дългосрочната надеждност.

Заключение

Фотоволтаичните слънчеви изолаторни превключватели са малка, но решаваща част от всяка слънчева енергия, гарантираща безопасността, съответствието и оперативната ефективност. Независимо дали сте слънчев инсталатор, собственик на система или специалист по поддръжка, избирането на правилния превключвател на изолатора може да предотврати опасностите и да удължи живота на вашата PV настройка.

За оптимална ефективност винаги се консултирайте с местните разпоредби и работете със сертифицирани компоненти от реномирани производители.
