PV превключвател за изключване: „предпазният пазител“ на слънчевите системи - цялостно ръководство

I. Определение и функция на превключвателите за прекъсване на PV

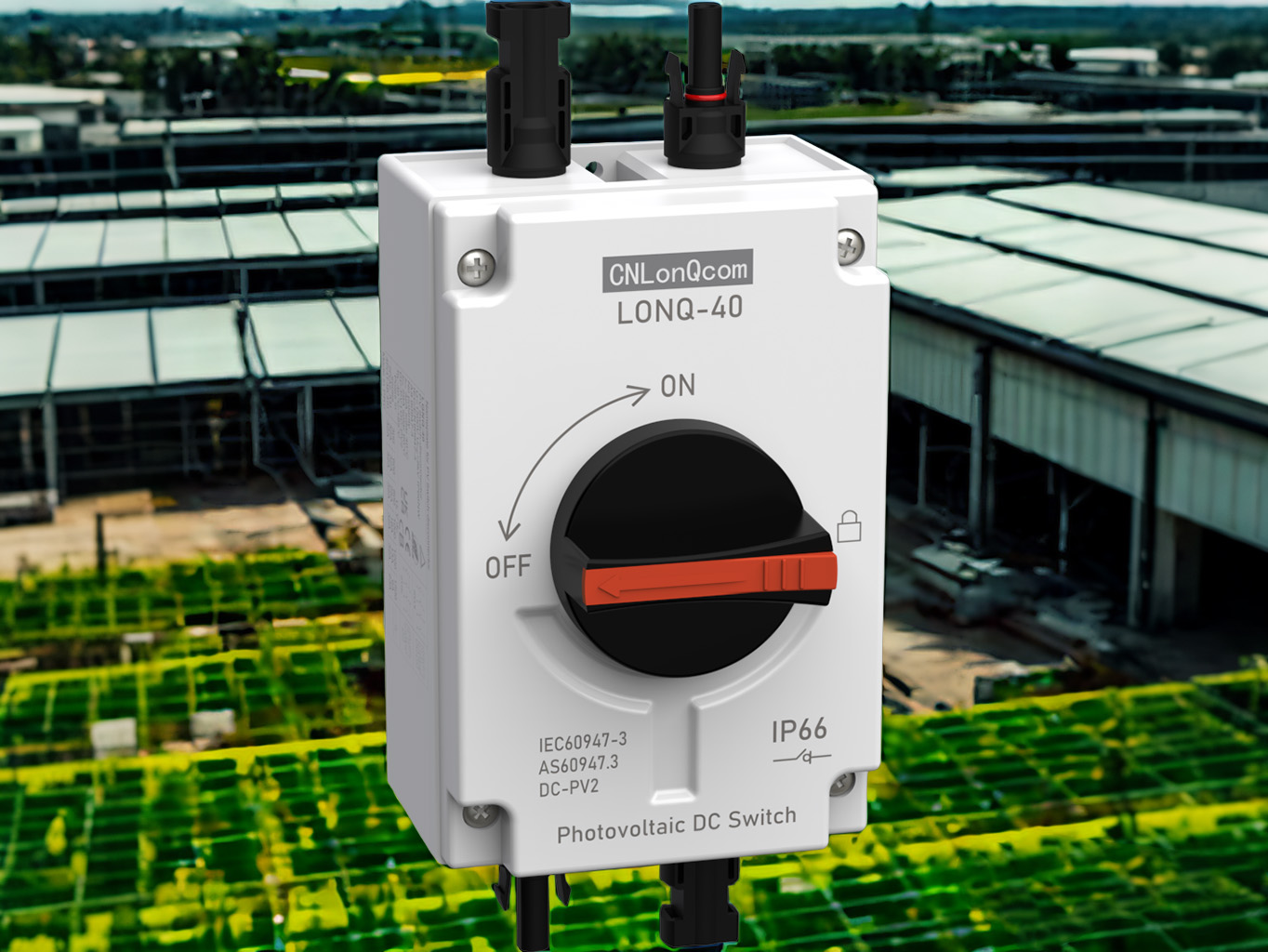

PV превключвател за прекъсване е безопасен превключвател, специално проектиран за постояннотокови вериги в слънчеви енергийни системи.     Той обслужва две основни функции: електрическа изолация и аварийно изключване, действащи като "аварийна спирачка" на PV система, за да се осигури абсолютна безопасност по време на поддръжка или неизправности.

Основни функции

Физическа изолация: осигурява видима точка на прекъсване, за да се гарантира, че няма текущи потоци по време на поддръжка.

Защита на претоварване: Някои модели интегрират предпазители, за да се предотвратят повреда на късо съединение.

Сегментиране на системата: Позволява селективно прекъсване на отделни низове, без да се засяга цялата система.

Защо слънчевите системи трябва да използват специални превключватели за изключване?

✔ Стандартните променливи превключватели не могат надеждно да прекъснат DC дъги (опасни!).

✔ Съответства на международните стандарти за безопасност (например NEC 690.17).

✔ Предотвратява обратния ток от увреждане на компонентите.

II.     Основни роли на PV изключващи превключватели

1. Изолация на безопасността (основна цел)

Безопасност на поддръжката: осигурява ясна физическа точка на прекъсване при обслужване на инвертори или окабеляване.

Аварийно изключване: Бързо отрязва високото постояннотоково напрежение в случай на пожар, мълния и т.н.

Защита на обратен ток: Пречи на инверторите да захранват захранването обратно към панелите през нощта.

2. Защита на претоварване (подобрени функции)

Ефективност на внедряването на защитата

Защита на късо съединение Вграденият DC предпазител прекъсва тока на повреда (до 1000VDC/20KA).

Механизмът на термомагнитното пътуване с свръхток предотвратява прегряване/пожари на кабела.

ARC Fault Protection Fast-Chranding Design (<3MS) отговаря на стандартите за неизправности на UL1699B ARC.

3. Управление на системата

Специфично за струните контрол: Големите растения могат да управляват секции (например 1 превключвател на 10 низа).

Видимост на състоянието: Прозорецът на механичния индикатор (някои с LED светлини) показва състояние на включване/изключване.

Iii.     Видове и избор на превключватели за изключване на PV

1. По структура

Тип функции приложения

Механична дръжка на ръчна дръжка + видима точка на прекъсване, ниска цена.    Жилищни/малки търговски системи.

Типът на прекъсване на натоварването може да прекъсне тока на натоварването (изисква дъгов улей).    Средномащабни PV масиви.

Интегриран DC предпазител, двуценен дизайн с двойна цел.    Високи сценарии за ток на късо съединение.

2. По рейтинг на напрежението

600VDC клас: стандарт за жилищни системи (Китай/Европа).

1000VDC клас: Големи слънчеви ферми (Изискване за САЩ NEC).

1500VDC Клас: Ултра-високо напрежение на следващото поколение (рентабилни).

IV. Как да избера PV превключвател за изключване?

1. Проверете сертификатите

Северна Америка: UL 98B, NEC 690.17.

Европа: IEC 60947-3, VDE 0660.

2. Ключови параметри

Номинално напрежение ≥ системно максимално напрежение (20% марж).

Разбиване на капацитет ≥ очакван ток на късо съединение.

Оценка на защитата: IP65+ за употреба на открито.

V. Съвети за инсталиране и поддръжка

1. Местоположение на инсталацията

Задължително: В рамките на 1 метър от инвертор DC вход (изискване за NEC).

Препоръчва се: при изход на комбинираща кутия.

2. Поддръжка

Проверявайте контактното окисляване на всеки 6 месеца.

Тествайте скоростта на счупване годишно.

Проверете съпротивлението на заземяването преди сезон на гръмотевична буря.

Заключение: Безопасност Първо, изолацията е ключова!

Макар и малки, превключвателите за изключване на PV са последната линия на отбрана за лична безопасност.     С повишаването на 1500V системи и интелигентните PV превключвателите от следващото поколение се развиват към по-високо напрежение, по-бързо счупване и IoT интеграция.
