PV Combiner Box: „Smart Power Manager“ на слънчевите системи - изчерпателно ръководство

I. Определение и функция на PV комбиниращи кутии

PV кутия за комбиниране (Photovoltaic Combiner Box) е критичен електрически компонент в слънчевите енергийни системи. Той е отговорен за събирането, защитата и наблюдението на постояннотоковата мощност, генерирана от PV низове и го предаване на инвертора. Действайки като „Център за електропроводи“ на слънчева електроцентрала, той осигурява ефективно и безопасно предаване на електроенергия.

Основни функции

Текуща агрегация: Паралелна връзка на множество PV низове (например 12-24 струни) за намаляване на кабелната струпване и оптимизиране на структурата на системата.

Защита на веригата: предотвратява претоварването, късо съединение и обратни токове, осигурявайки безопасна работа.

Интелигентен мониторинг: Откриване на напрежение, ток и мощност в реално време за всеки низ, което позволява бърза диагностика на неизправности.

Защо се нуждаете от комбинирана кутия?

✔ Подобрява надеждността на системата, като предотвратява повлияването на провалите на еднопорзията на общото генериране.

✔ Намалява линейните загуби и повишава ефективността на предаването.

✔ Предоставя интелигентни данни за експлоатация, като намалява дългосрочните разходи за поддръжка.

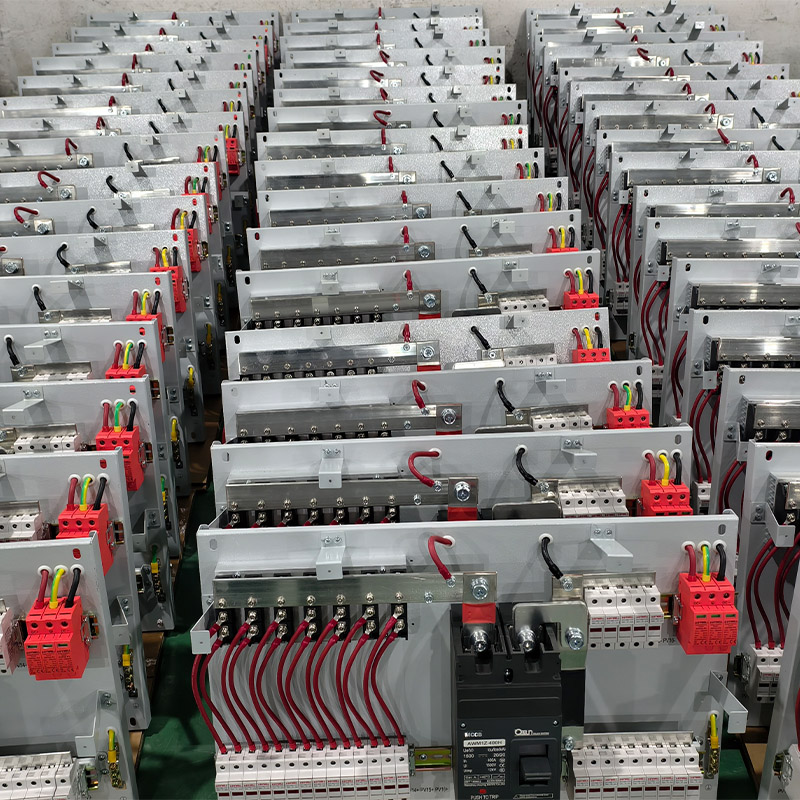

II. Основни роли на PV комбинирани кутии

1. Текуща агрегация за оптимизирано предаване

PV модулите обикновено са свързани в низове, а полето Combiner обединява множество низове, за да образува по -висок ток изход.

Пример: Слънчевата система от 10kW може да се състои от 5 низа (2kW всеки), които комбинираната кутия комбинира преди изпращане на захранване към инвертора.

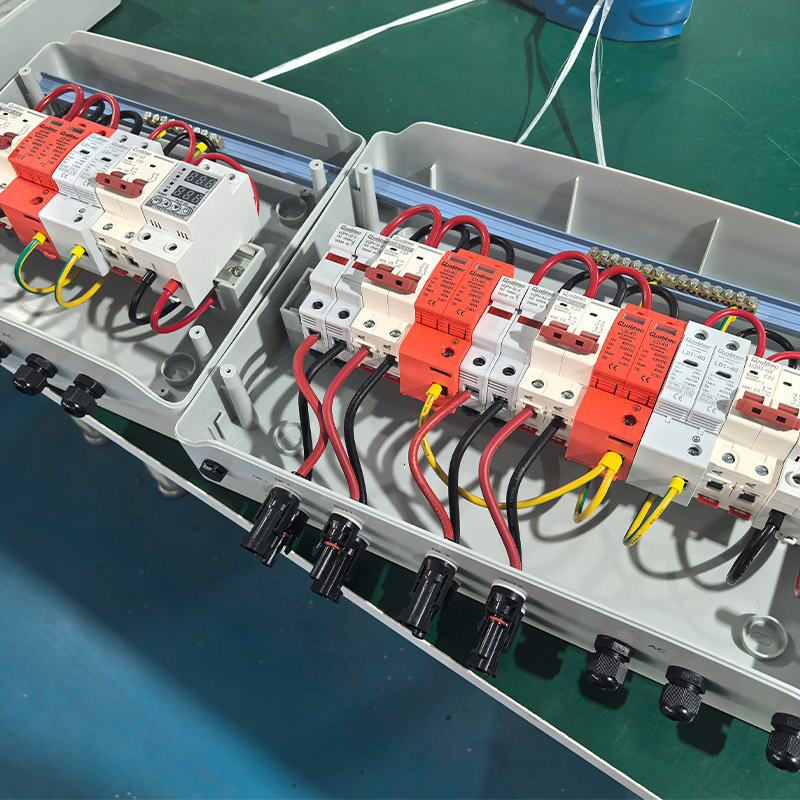

2. Защита на многопластови вериги

Функция на функцията за защита

DC Fuse/Circuit Breaker отрязва веригата по време на претоварвания или късо съединение, за да се предотврати опасностите от пожар.

Блокиращият диод предотвратява потока на обратния ток (например, когато низ е засенчен).

Защита на пренапрежението на пренапрежението срещу върховете на напрежението, причинени от мълния или колебанията на мрежата.

3. Интелигентен мониторинг и поддръжка

Разширени кутии за комбиниране функционират регистриране на данни, проследяване:

✅ Ток/напрежение на низ

✅ Обща мощност и ефективност на системата

✅ Сигнали за повреда (напр. Ненормални струни, снимани предпазители)

Дистанционният мониторинг (4G/Wi-Fi) позволява бързо отстраняване на неизправности.

Iii. Защита на мълнии в кутии за комбинирани с PV

Тъй като PV системите са изложени на открито, защитата на мълния е критична характеристика на дизайна!

1. Устройство за защита от пренапрежение (SPD)

Функция: абсорбира високо напрежение от колебанията на мълния или мрежата.

Инсталиране: Обикновено се поставя в терминалите за вход/изход на постоянен ток.

2. Защита на заземяване

Металният корпус трябва да бъде правилно заземен за безопасно разсейване на мълниеносни токове.

Стандарт: Съпротивление на земята <4Ω (<1Ω за мащабни растения).

3. Изолационен дизайн

Светкавичните изолационни терминали предотвратяват влиянието на високо напрежението от други вериги.

⚠ Важни бележки:

В области, предразположени към мълния, изберете кутии, сертифицирани с TUV/CE с оценки с висока защита (например IP65).

Проверете редовно SPD (сменете на всеки ~ 2 години).

IV. Видове PV комбинирани кутии и ръководство за избор

Комбинерните кутии са категоризирани по приложение:

1. По брой входове

Тип функции на приложението

4-8 вход (малък) жилищен PV PV проста структура, ниска цена

12-24 вход (стандартен) Търговски/Средномащабни растения Интелигентен мониторинг, здрава защита от мълния

24+ вход (голям) Соларни ферми с мащаб с висока защита (IP67), дистанционно управление

2. По функционалност

Основни: Предпазители + превключватели (бюджетни проекти)

SMART: Регистриране на данни, анти-обратни, PID възстановяване (първокласна търговска употреба)

Устойчив на експлозия: За опасна среда (неръждаема стомана + сертификати)

3. Чрез монтажен стил

Стенна монтирана: Спестяване на пространство за покривите

Подочно състояние: по-лесна поддръжка за големи растения

V. Как да избера правилната кутия за комбинирани?

1. Съпоставете входните канали

Жилищни: 4-8 входове

Търговски: 12-24 входове

Мащаб на полезността: 24+ входа (модулен дизайн)

2. Оценка на проверката на защитата

На открито: Минимален IP65 (прах/водоустойчив)

Крайбрежна/индустриална: жилища от неръждаема стомана

3. Приоритизирайте интелигентните функции

Изберете за модели с сканиране на крива IV и дистанционно наблюдение за по -лесна диагностика.

4. Проверете сертификатите

International: TUV, CE, UL (Северна Америка)

Домашно: CQC, сертификат "Golden Sun"

Заключение: Неудобният герой на слънчевите системи

Макар и често пренебрегвани, PV кутиите за комбиниране са незаменими за ефективно и безопасно производство на слънчева енергия. От текущата агрегация до защитата на мълния, те повишават производителността на системата на всяко ниво.

Съвети за избор:

🔹 Жилищни PV → 4-8 Вход интелигентни модели (Wi-Fi мониторинг)

🔹 Търговски централи → 12-24 Вход, високозащитна (IP65 + SPD)

🔹 Помощна мащаба → модулна, дистанционно управлявана

Надстройте вашата слънчева система днес - нека кутията Combiner да бъде вашият „Smart Power Manager“! ☀
