Продукти > Комбинираща кутия > Пластмасова DC комбинирана кутия > PV Combiner Box 3 в 1 Out DC500V
Продукти

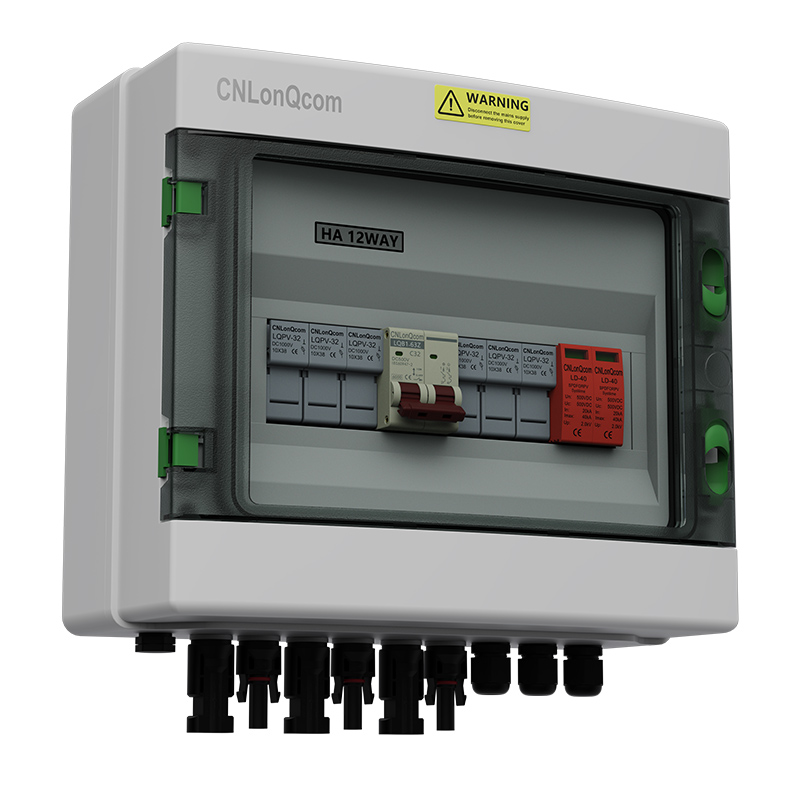

PV Combiner Box 3 в 1 Out DC500V
CNLONQCOM IP65 PV Combiner Box 3 в 1 OUT DC500V/600V/800V с прекъсвач и защита на светкавиците и предпазител за външен соларен панел DC системи, RV, домове, лодки
● Номинално напрежение: DC500V/600V/800V
● Оценен ток: 6/10/16/20/25/32/40/50/63A
● String: 3in 1out
● Максимален входен ток на низ: 6/10/16/20/25/30A
● Максимален изходен ток на низ: 6/10/16/20/25/32/40/50/63A
● Конектор: MC-4 или PG
● Стандарт: IEC60269-6, IEC60947-2, IEC61643-1
● Жилищен материал: PC+ABS
● Сертификат: CE, IP65, ROHS, ISO9001
Модел:LQX 3/1B.12H DC500V/600V/800V
Изпратете запитване
Описание на продукта
| Технически данни | |||
| Модел | LQX H3/1B.12 DC500V/600V/800V | ||
| Тип | MCB и SPD и FUSE | ||
| String | 3 в 2 навън | ||
| Номинално напрежение UE (V) | DC500/600/800 | ||
| Максимален входен ток на низ (а) | 6/10/15/20/25/30 По избор | ||
| Максимален изходен ток на низ (а) | 16.10.20.25/32/40/50/63/80/100/125 Незадължително | ||
| Качествен сертификат | CE 、 ISO9001 、 ROHS 、 IP65 、 TUV | ||
| стандарт | IEC60947-2 、 IEC61643-1 、 IEC60269-6 | ||
| Миниатюрен прекъсвач на веригата (MCB) | Surge Protector (SPD) | ||
| Оценка на степен на рамка с оценка (A) | 63/125 | В (8/20) САЩ (KA) | 20 |
| Номинална ток в (а) | 16.10.20.25/32/40/50/63/80/100/125 Незадължително | IMAX (8/20) САЩ (ka) | 40 |
| Номинално напрежение UE (V) | DC500/600V/800V | Номинално напрежение UE (V) | DC500/600V/800V |
| Номинален потребителски интерфейс на изолационното напрежение (V) | DC1000 | Ниво на защита на напрежението (KV) | 2.0/2.5 |
| Импулс издържа на напрежение UIMP (KV) | 4 | Полюси | 2p |
| Разбиване на ICU за капацитет (KA) | 6 | Жилищен материал | PA |
| LCS на капацитет (LCU) | 75% | Дебелина на чипа (mm) | 6 |
| Тип крива | C | Предпазител | |
| Полюси | 2 | Номинална ток в (а) | 6/10/15/20/25/30 По избор |
| Режим на окабеляване | Без полярност, отгоре отдолу или отдолу и отгоре | Номинално напрежение UE (V) | DC1000 |
| Жилищен материал | PA | Полюси | 2p |
| Проводник материал | Мед | Размер на предпазителя (mm) | 10*38 |
| Механичен живот (Maxtimes) | 20000 | Жилищен материал | PA |
| Електрически живот (Maxtimes) | 6000 | Околна среда | |
| Предварително инсталиран PV кабел | Работна температура | -25 ℃ до +60 ℃ | |
| Диаметър на кабела | 4 ~ 25 мм | Влажност | ≤95% |
| Максимално напрежение (v) | 1000 ~ 2000 | Надморска височина | 2000м |
| Максимален ток (а) | 10 ~ 200 | Инсталация | Монтаж на стената |
| Корпуси | |||
| Материал | PC+ABS | ||
| Ниво на защита | IP65 | ||
| Ниво на защита на въздействието | IK10 | ||
| Вход или изходен конектор | PG или PV конектори | ||

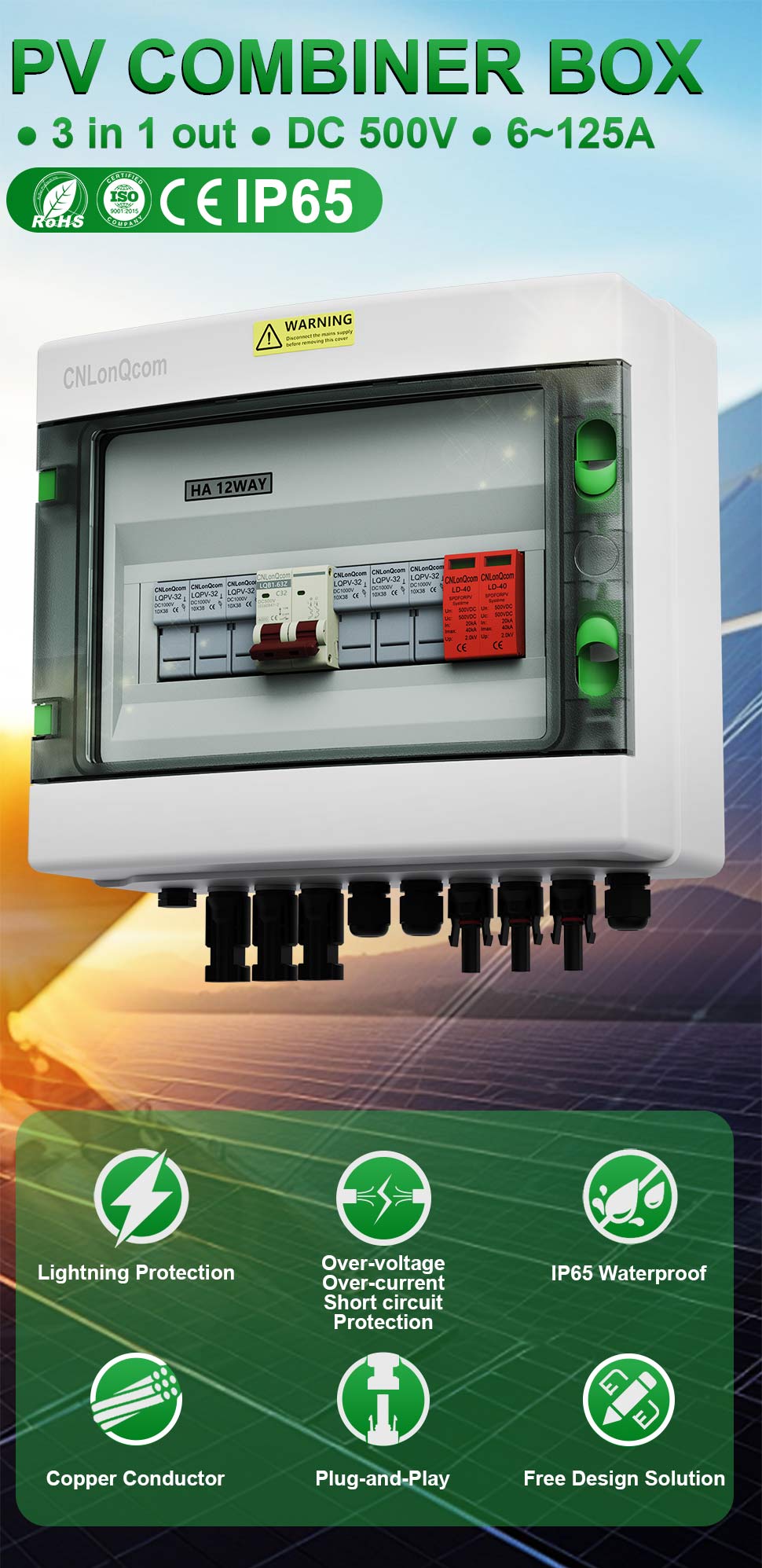

IP65
-
Защита на мълния
-
Свръх напрежение
Прекалено ток
Късо съединение
Защита -
IP65 водоустойчив
-
Меден проводник
-
Plug-and-Play
-
Безплатно дизайнерско решение

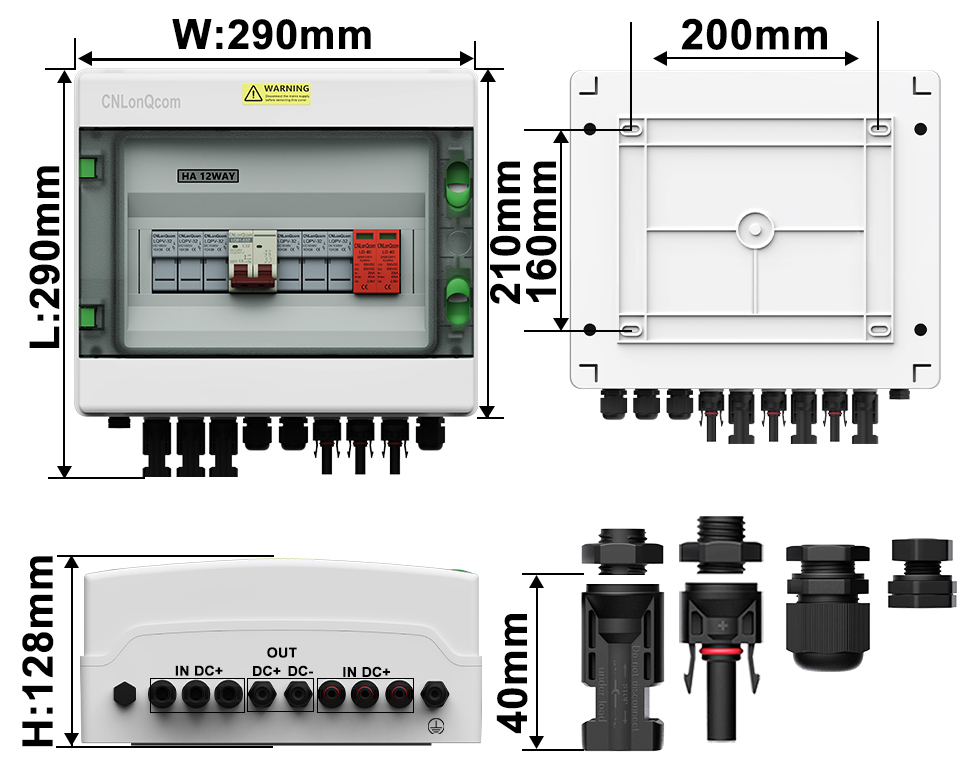

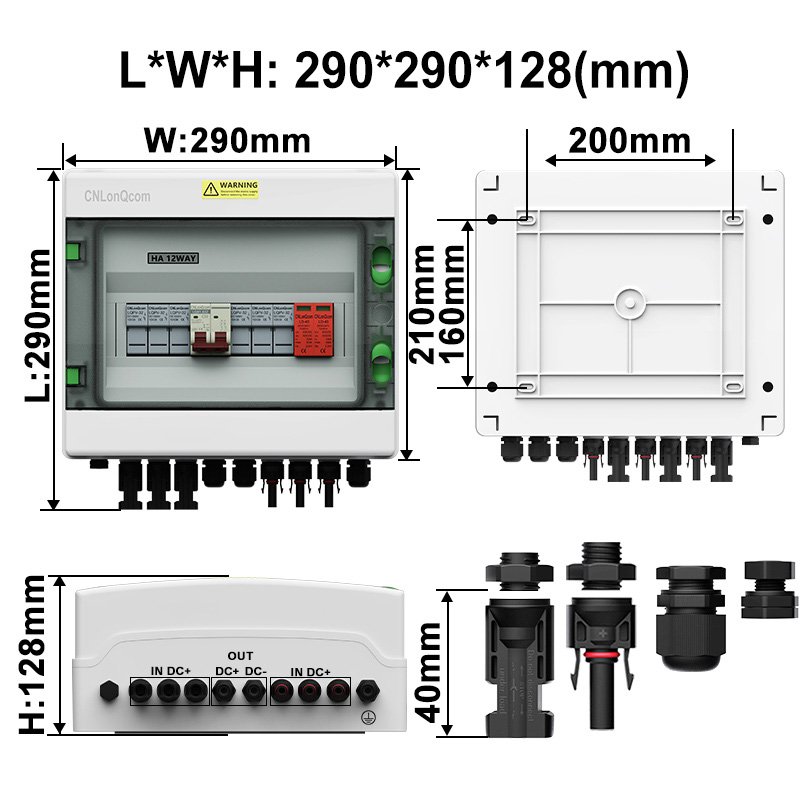

Размер
L*W*H: 290*290*128 (mm)
Механично модернизиран процес на закриване за спокойствие
Съвет:
①инсталиране на MC-4 конекторите ще има предварително инсталирани кабели,
PG конекторите нямат
②pre свързан кабел по подразбиране според диаметъра на номиналния ток
от 4 ~ 20 мм2промяна или според изискванията на клиента
Твърда опаковка
Гаранция замяна на повредени стоки
1Продукт във вътрешна кутия
5-сложен гофриран допълнително трудно
2Кутия за външна кутия
5-сложен гофриран допълнително трудно
3Доставка
Бърза пратка
| Модел | String | Вътрешна кутия (PCS/CM) |
Кутия за външна кутия (СМ) |
Qty (PCS) |
G.W. (KGs) |
| LQX 3/2B.12 DC500V | 3 в 1 изход | 1/31*31*17 | 58*33.5*33.5 | 3 | 10.3 |
Напълно сертифициран
Маркирани производители на източници с високо качество и ниска цена
-
ISO:20224Q20298ROS
-
MCB:OP221014.WLNCO77
-
SPD:OP221014.WLNC076
-
Кутия:ZRC2312055XY-LVD-C1
-
Предпазител:OP221014.WLNCO75
-
Конектор:SP1001GZ2204569
Съвет: Свържете се с нас за повече сертификати

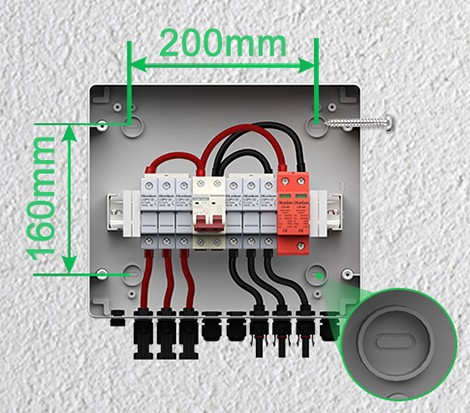

Инсталирайте Ation и окабеляване
Инсталация
-

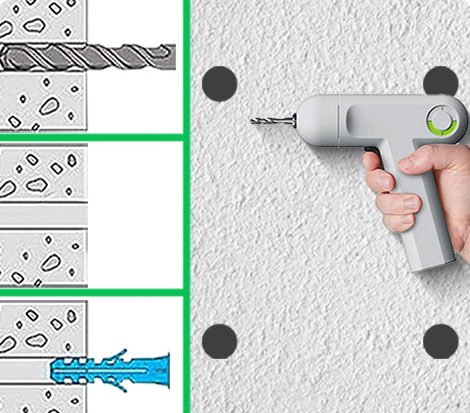

1.Перфорация
Изрязване на дупки в стената с тренировка и поставяне на разширителни тръби.
-
2. Намален монтаж
Монтирайте кутията към стената с винтове през тези четири дупки.

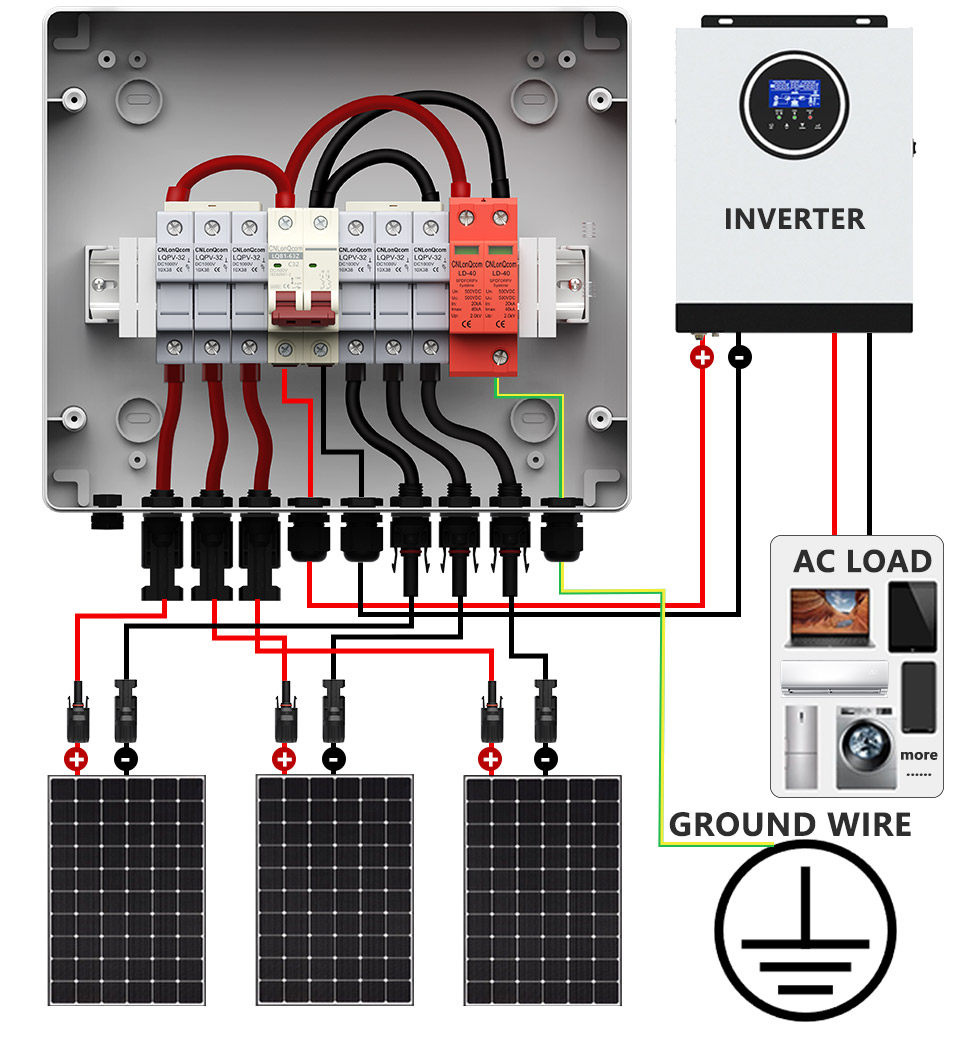

3 В 1 Обезщеност
Подробности за продукта

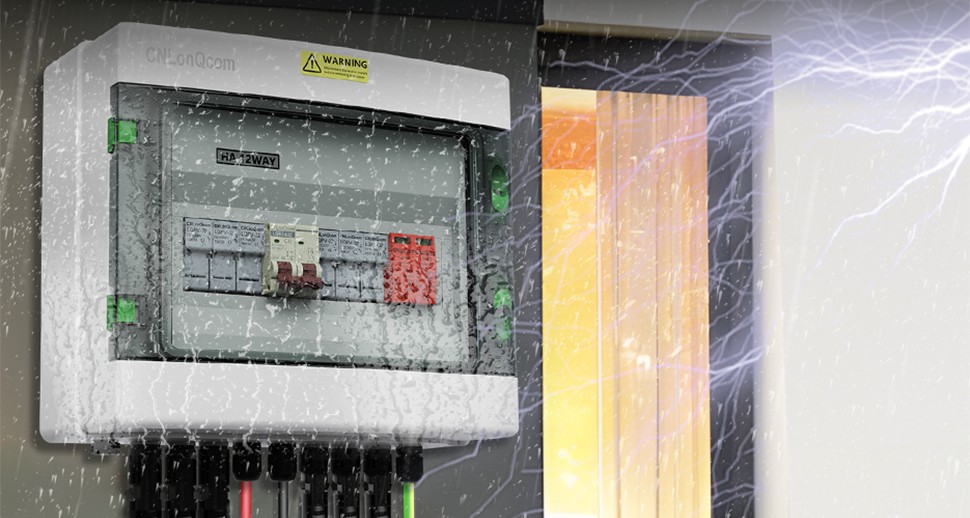

Водоустойчив клас IP65
След няколко симулационни водоустойчиви теста,
За да се гарантира, че продуктът отговаря на нивото на защита IP65
-

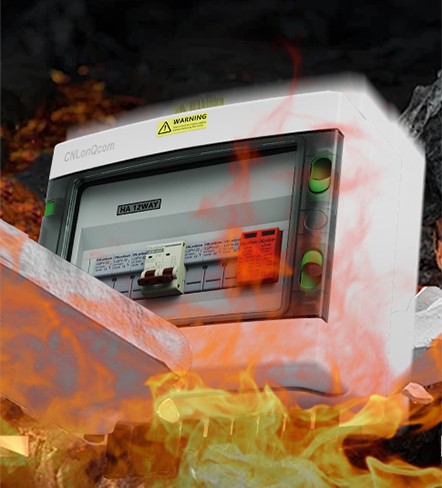

Пламък
ЗабавителНезащита
-
UV устойчив
PC+ABS черупкаЧерупката е изработена от PC+ABS материал,
не се страхува от слънчева светлина. -
Съпротива
Топлина и студНормална работа при -25 ° C ~+60 ° C
-
Водоустойчив
УплътненияДве водоустойчиви уплътнения вътре
и отвън -

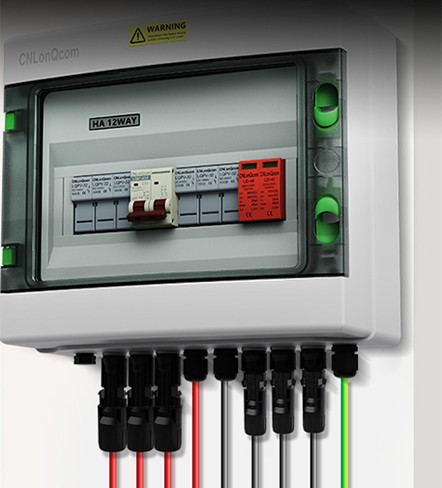

Plug-and-Play
Оборудван с PV или PG конектори
За бърза връзка -
Монтаж на стената
Плътно монтиран и на четирите ъгъла,
солиден и не пада
-

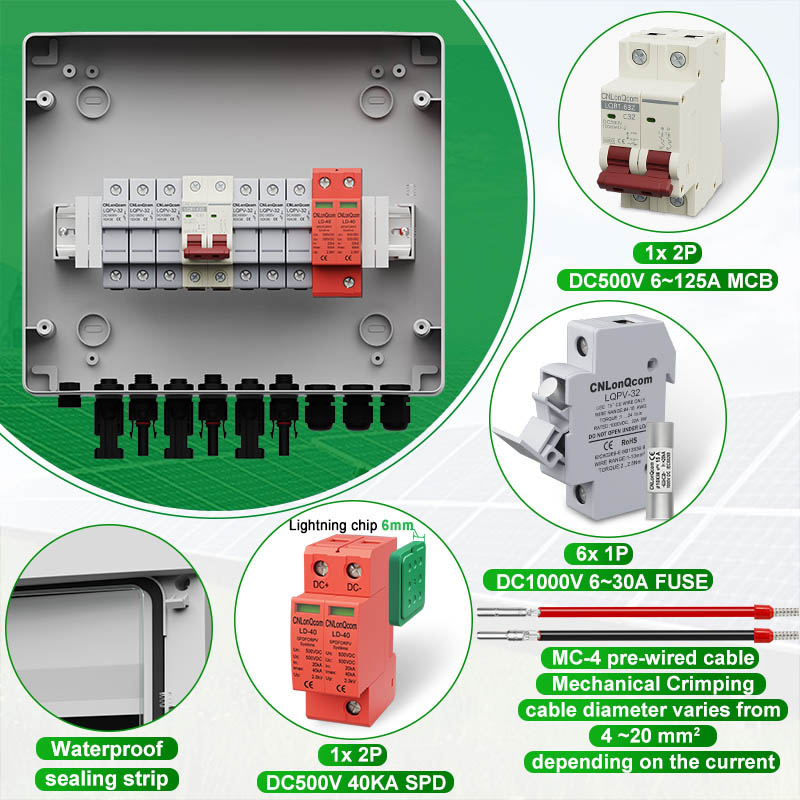

DC прекъсвач
Номинално напрежение DC 500V Оценен ток 10 ~ 125A Полюс 2p Стандарт IEC 60947-2 Сертификати CE -
DC Surge Protector
Номинално напрежение DC 500V Ток на изпускане 20 / 40ka Полюс 2p Стандарт IEC 61643-31 Сертификати CE -
DC предпазител
Номинално напрежение DC 1000V Оценен ток 6-30a Размер на предпазителя 10*38 мм Стандарт IEC 60269-6 Сертификати CE

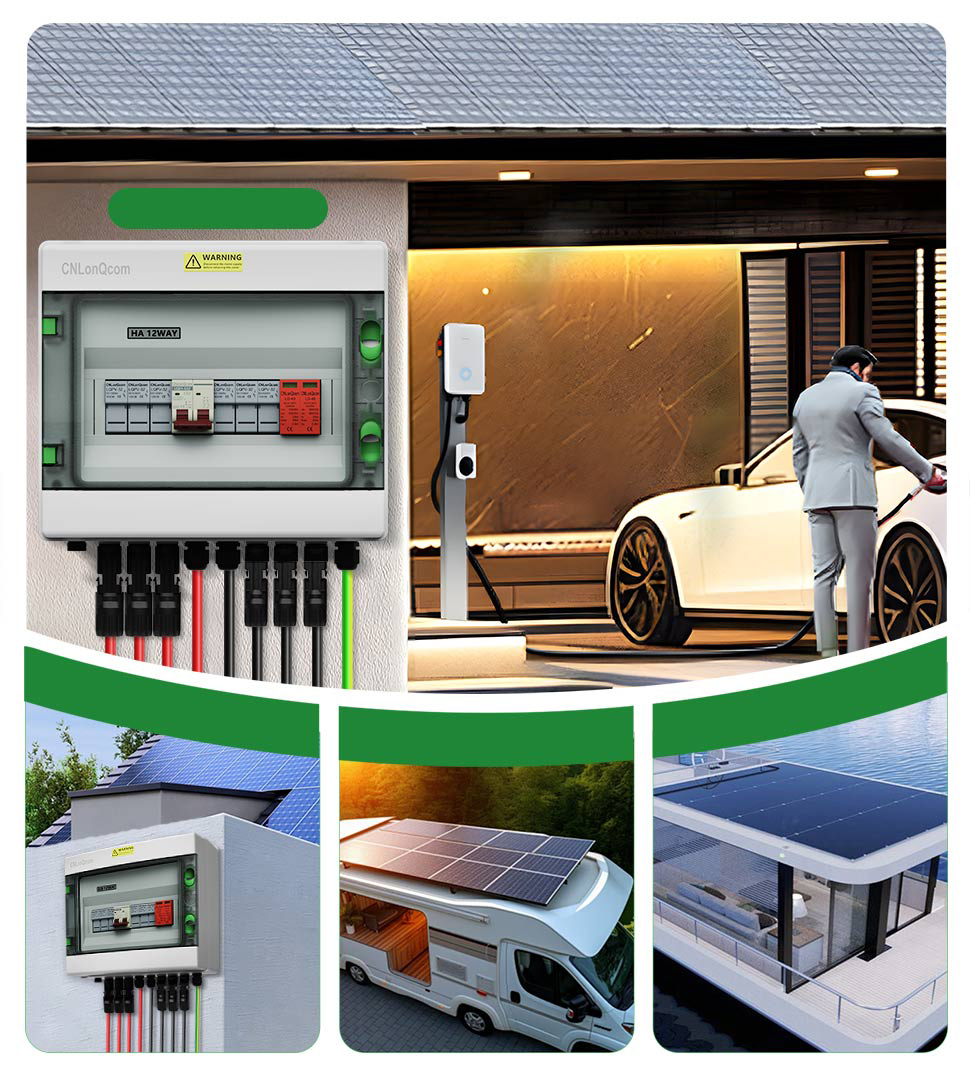

Приложение Scenairi10
Пластмасовата PV комбинираща кутия на CNLONQCOM серията 3 в 1 Out DC500V разполага с водоустойчив калъф PC+ABS със запечатана конструкция, защита на претоварване, защита на късо съединение, защита на пренапрежение, прах, влага и защита от мълния.

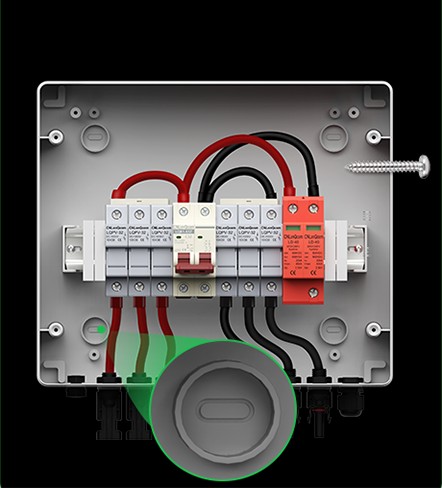

Вътрешните компоненти на пластмасовата PV комбинирана кутия на HA серия 3 в 1 Out DC500V/600V/800V са 2p MCB, 2P SPD и 2P предпазител, които са изработени от PA черупка.
SPD модулите и предпазителните ядра могат бързо да бъдат заменени, без да се отстранява капакът при повреда.
Пластмасовата PV комбинираща кутия на CNLONQCOM серията 3 в 1 Out DC500V/600V/800V се използват главно за защита на PV системи и често се използват в системи, свързани извън мрежата или мрежата. Като PV панели, RV, лодка, PV на открито, домакинство и др.
PV Combiner Box 3 в 1 Out DC500V/600V/800V ефективно предпазва инверторите и слънчевите панели от повреди и изпраща от огън.
