Какви са сценариите за използване на DC комбиниращи кутии?

Принципът на действие на aкомбинирана кутияосновно включва свързване на верига и защита. Когато фотоволтаичните модули генерират постоянен ток, те се свързват към входния порт на комбинираната кутия чрез кабели. Схемата в комбиниращата кутия комбинира и разпределя тази постоянна мощност, след което извежда комбинираната постоянна мощност към инвертор или друго оборудване. По време на процеса на комбиниране комбинаторната кутия следи параметри като ток, напрежение и мощност за всеки фотоволтаичен низ и внедрява защитни устройства за късо съединение, обратна връзка и свръхток.

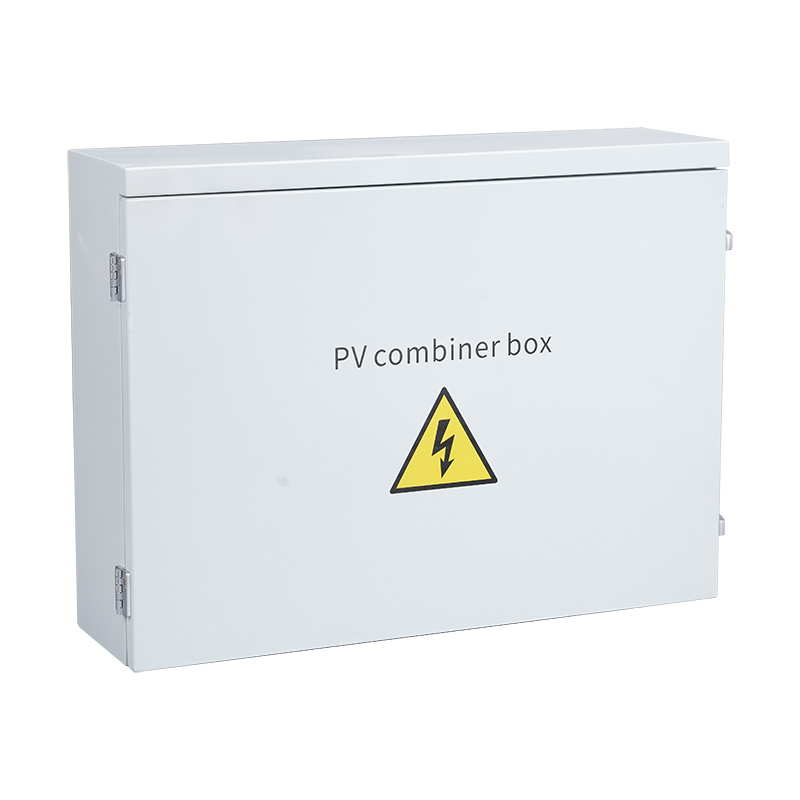

1. DC комбинираща кутия

Това съчетава множествоDCтокове, генерирани от слънчева решетка към входа на инвертора. За да се намали въздействието върху мрежата и да се предотврати повреда на инвертора поради прекомерно напрежение, обикновено се използва многоканална паралелна връзка. Въз основа на обхвата на входното постоянно напрежение на инвертора, определен брой фотоволтаични модули с еднакви спецификации се свързват последователно, за да образуват низ от фотоволтаични модули. След това тези низове се свързват към комбинаторната кутия за мълниезащита на PV масива. След това изходът се насочва през мълниеотвод и прекъсвач, улеснявайки свързването към следващите инвертори.

2. Комбинираща кутия за променлив ток

Използва се за фотоволтаични системи за генериране на електроенергия, съставени от низови инвертори и се инсталира между AC изходната страна на инвертора и точката на свързване към мрежата/товара. Оборудван е с входни прекъсвачи, изходни прекъсвачи, променливотокови мълниеотводи и опционални интелигентни инструменти за наблюдение (напрежение на системата за наблюдение, ток, мощност, електрическа енергия и други сигнали). Неговата основна функция е да комбинира изходните токове на множество инвертори и да предпазва инверторите от повреда от страната/товара на AC мрежата. Той служи като точка на изключване на изхода на инвертора, подобрява безопасността на системата и защитава безопасността на персонала по монтажа и поддръжката.

Бележки за електрическата инсталация на комбинирана кутия

(1) Само професионални електроинженери могат да работят и да свързват проводниците; работата и окабеляването трябва да отговарят на съответните стандарти на страната и местната област;

(2) Преди да инсталиратекомбинирана кутия, използвайте мегаомметър, за да извършите тестване на изолацията на вътрешните компоненти.

(3) Оформлението и разстоянието на компонентите в кутията трябва да отговарят на разпоредбите на съответните разпоредби и трябва да гарантират изискванията за пускане в експлоатация, експлоатация, поддръжка, проверка и безопасна работа.

(4) Входът и изходът не могат да бъдат свързани обратно.

(5) След свързване на фотоволтаичната мълниезащитна съединителна кутия към фотоволтаичната система за генериране на електроенергия, заземителната клема на мълниезащитната кутия трябва да бъде надеждно свързана към заземяващия проводник или шина за мълниезащита.

(6) Когато свързвате външно окабеляване, уверете се, че винтовете са затегнати, за да предотвратите разхлабване на окабеляването.

(7) Диаграмата на незамиращата система и необходимите схеми на вторичното окабеляване трябва да бъдат здраво закрепени вътре в кутията или на вратата на шкафа.

(8) За окабеляване трябва да се използват кабели, забавящи горенето. Те трябва да бъдат подредени спретнато, красиво и сигурно монтирани, за да осигурят добър контакт.
