Разбиране на автоматичните прекъсвачи с формована кутия (MCCB): „Пазителите“ на безопасността на електрическите вериги

В електроразпределителните системи за ниско напрежение има ключово устройство, което тихо защитава безопасността на веригата -Автоматичен прекъсвач с лят корпус(MCCB). За разлика от големите двигатели, които работят с рев или прецизни инструменти, които привличат вниманието, MCCB се превърна в незаменим "пазител на безопасността" в сценарии като промишлено производство, изграждане на електрически системи и нови енергийни приложения, благодарение на своите силни защитни способности и широка адаптивност. Днес ще изследваме това устройство от множество измерения, за да разкрием тайните за това как защитава безопасността на веригата.

I. Запознаване с MCCB: какво представляват те и какво ги прави различни?

По същество MCCB е защитно електрическо устройство, използвано в електроразпределителни системи за ниско напрежение, с основната си роля като "пазител" на безопасността на веригата. В структурно отношение той се състои главно от високоякостни изолирани пластмасови корпуси, проводящи контакти и изключватели. Изолираният корпус не само защитава вътрешните компоненти от външни смущения, но също така ефективно предотвратява опасностите от токов удар.

Много хора бъркат MCCB с по-често срещаните миниатюрни прекъсвачи (MCB), но има значителни разлики между двете. В сравнение с MCBs, MCCBs имат по-висок номинален ток (обикновено вариращ от 63A до 1600A) и по-силен прекъсващ капацитет, което им позволява да се справят с електрически сценарии с висока мощност. Например, MCB обикновено се използват в битови контакти и осветителни вериги, докато на MCCB се разчита повече за защита на двигатели във фабрични работилници и главни електроразпределителни вериги в големи сгради.

II. Разкриване на основните функции: Как MCCB защитават безопасността на веригата?

Основната стойност на MCCB се крие в "защитата", която може да бъде разделена на три ключови функции за противодействие на рисковете от повреда на веригата от различни измерения.

Първото е защитата от претоварване. Когато токът във верига непрекъснато надвишава номиналния ток на прекъсвача - като например когато няколко устройства във фабрика стартират едновременно, причинявайки прекомерно натоварване - биметалната лента вътре в прекъсвача се нагрява и деформира поради термичния ефект на тока. След това задейства изключващия механизъм за бързо прекъсване на веригата. Този процес ефективно предотвратява изгарянето на изолационния слой на проводниците поради продължително прегряване, спирайки пожарите при източника.

Второто е защитата от късо съединение. Късото съединение е една от най-опасните неизправности във веригата. Когато се случи, внезапният прилив на масивен ток може да изгори оборудването и дори да причини експлозии. В този момент влиза в действие електромагнитното устройство за задействане на MCCB: силната електромагнитна сила, генерирана от големия ток, бързо привлича желязното ядро, карайки изключващия механизъм да прекъсне веригата за милисекунди - като "аварийна спирачка" за веригата - минимизирайки загубите при повреда до най-голяма степен.

Освен това, в зависимост от нуждите на различните сценарии на приложение, MCCB могат да бъдат оборудвани с допълнителни защитни функции. Например, добавянето на модул за остатъчен ток позволява защита срещу утечки за предотвратяване на токови удари; инсталирането на модул за защита от пренапрежение/ниско напрежение предпазва прецизното оборудване от повреда, причинена от аномалии в напрежението, демонстрирайки напълно гъвкавостта на неговите функции.

III. Ключови параметри: „Твърдите индикатори“ за избор на правилното устройство

За да се гарантира, че MCCB осигуряват оптимална защита, изборът на правилните параметри е от решаващо значение. Следните основни параметри директно определят дали прекъсвачът може да бъде адаптиран към специфични електрически сценарии.

Номиналният ток (In) е основен параметър, отнасящ се до максималния ток, който прекъсвачът може да носи непрекъснато. Тя трябва да бъде точно съобразена според мощността на натоварване. Например, във фотоволтаична (PV) система, номиналният ток на MCCB трябва да бъде избран въз основа на изходния ток на фотоволтаичната матрица - той не трябва да бъде твърде малък (за да се избегне често изключване), нито твърде голям (за да се предотврати загубата на защитната му цел).

Капацитетът на прекъсване (Icu/Ics) е свързан с възможността за справяне с повреда, като се отнася до максималния ток на повреда, който прекъсвачът може безопасно да прекъсне. При избора на MCCB е необходимо да се вземе предвид изчислената стойност на тока на късо съединение на електроразпределителната система. Ако капацитетът на прекъсване е недостатъчен, прекъсвачът може да не успее ефективно да прекъсне веригата по време на повреда на късо съединение, което вместо това води до по-сериозни инциденти с безопасността.

Номиналното напрежение (Ue) трябва да съответства на нивото на напрежение на веригата. Общите номинални стойности включват 220V монофазни и 380V трифазни. Несъответствието в напрежението не само ще повлияе на нормалната работа на прекъсвача, но може също да повреди вътрешните компоненти.

Кривата на изключване определя чувствителността на защитата. Обичайните типове криви (B, C, D) са подходящи за различни натоварвания. Например крива C е приложима за осветление и общи мощностни натоварвания, докато крива D — с по-висок толеранс за пускови токове — е по-подходяща за оборудване с високи стартови токове, като двигатели и компресори.

IV. Широкообхватни приложения: „Бариера за безопасност“ от промишлеността до ежедневието

С отличната си производителност, MCCB се прилагат в почти всички аспекти на разпределението на ниско напрежение.

В областта на промишленото електроразпределение MCCB действат като „мениджъри на безопасността“ във фабричните цехове, осигурявайки защита от претоварване и късо съединение за оборудване с висока мощност като двигатели, производствени линии и големи машинни инструменти, като гарантират, че производствените процеси не се прекъсват от повреда на веригата.

В изграждането на електрически системи - независимо дали в търговски центрове, офис сгради или високи жилищни сгради - MCCB често се използват като главни превключватели в разпределителни кутии или защитни превключватели за подово разпределение на мощността. Те гарантират електрическата безопасност на цялата сграда и предотвратяват мащабни прекъсвания на електрозахранването или пожари, причинени от локални повреди на веригата.

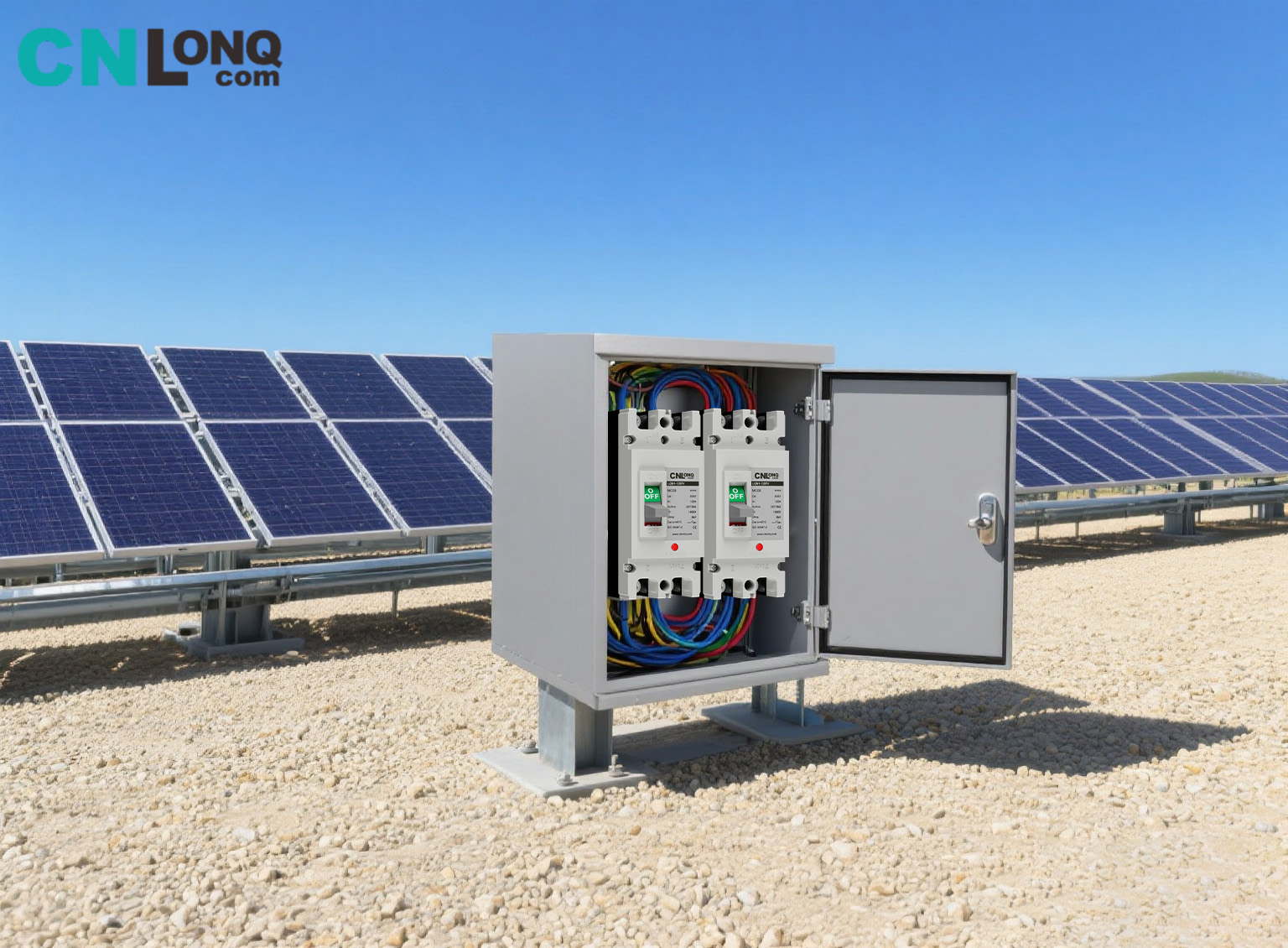

В новия енергиен сектор тяхната роля е също толкова критична. Във фотоволтаичните системи MCCBs се инсталират в комбинирани кутии и от страната на инвертора, за да предпазят изходните вериги на фотоволтаичните масиви; в системите за съхранение на енергия те защитават веригите на батериите, предотвратявайки рискове за безопасността като презареждане и късо съединение на батерии и осигурявайки защита за прилагането на чиста енергия.

Дори в граждански сценарии с висока мощност, като вили и големи резиденции, MCCB могат да осигурят надеждна защита за домакински уреди с висока мощност като централни климатици, електрически бойлери и системи за пречистване на вода за цялата къща, решавайки проблема с недостатъчния номинален ток в обикновените MCB.

V. Основни предимства: Защо MCCB са „предпочитаният избор“?

В сравнение с други защитни устройства, MCCB имат различни предимства - основна причина за тяхното широко приложение.

Силната адаптивност към околната среда е основен акцент. Високоякостният изолиран пластмасов корпус може да издържи на тежки среди като високи температури, ниски температури, влажност и UV радиация. Независимо дали във външни фотоволтаични електроцентрали или сутеренни разпределителни помещения, MCCB могат да работят стабилно и е по-малко вероятно да стареят или да се повредят поради фактори на околната среда.

Високата надеждност се отразява в прецизността на основните компоненти. Ключови части, като изключващи устройства, поддържат стабилна точност и има малък риск от неправилно функциониране или повреда на защитата по време на дългосрочна употреба, осигурявайки непрекъсната защита за безопасността на веригата.

Лесната работа и поддръжка намаляват прага за използване. С компактна структура и умерен размер, MCCBs могат да бъдат директно интегрирани в различни електроразпределителни съоръжения без сложни инструменти по време на монтажа. Ежедневната поддръжка изисква само редовни проверки за повреда на корпуса или хлабаво окабеляване и годишен ръчен тест на „бутона за изключване“ — не е необходима честа смяна на компоненти, което значително намалява разходите за експлоатация и поддръжка.

Освен това добрата възможност за разширяване позволява на MCCB да се адаптират към интелигентни нужди. Чрез добавяне на спомагателни контакти и алармени модули могат да се реализират функции като дистанционно наблюдение и аларма за повреда, отговарящи на изискванията за интелигентно управление в съвременните електроразпределителни системи.

VI. Използване и поддръжка: Гарантиране на дългосрочна работа на "Guardian".

За да се гарантира, че MCCB поддържат стабилна работа в дългосрочен план, стандартизираната употреба и редовната поддръжка са от съществено значение.

Необходимо е стриктно спазване на стандартите за монтаж. При окабеляване клемите трябва да бъдат затегнати, за да се избегне прегряване, причинено от лош контакт; проводниците под напрежение, неутралните проводници и заземяващите проводници трябва да бъдат свързани правилно. Обръщането на полярността може да направи защитната функция неефективна, създавайки потенциални опасности за безопасността.

Ежедневната поддръжка не трябва да се пренебрегва. Препоръчително е да проверявате корпуса за повреда или пукнатини и разхлабени клеми всяко тримесечие. Всяка година натискайте ръчно „бутона за изключване“, за да проверите дали защитната функция работи нормално — ако бутонът не успее да задейства изключване, необходима е навременна проверка или подмяна.

В същото време трябва да се имат предвид табутата за смяна: след изключване, предизвикано от повреда, не нулирайте прекъсвача сляпо. Първо, идентифицирайте причината за повредата (напр. претоварено оборудване или точки на късо съединение в линията) и я нулирайте само след отстраняване на повредата. Ако прекъсвачът се задейства многократно или корпусът е повреден, той трябва да се смени незабавно, дори ако няма очевидна външна повреда — „неправилна работа“ не е разрешена, тъй като може да доведе до инциденти, свързани с безопасността поради стареене на оборудването.

От основната структура до основните функции, от избора на параметри до практическото приложение, MCCB изграждат солидна „предпазна бариера“ за електроразпределителни системи за ниско напрежение. Разбирането и правилното им използване ще гарантира по-добре безопасността на веригата и ще осигури силна подкрепа за стабилната работа на производството и ежедневието.
