2025-05-14
Слънчевите фотоволтаични (PV) системи бързо растат в световен мащаб като ключов разтвор за чиста енергия. Въпреки това, много хора не са запознати с това как работят и техните критични компоненти. Тази статия предоставя задълбочен анализ на това как се структурират и работят със структуриране на слънчевите фотоволтаични системи, с подробни обяснения на ключово оборудване като комбинирани кутии, надвиснали протектори за над напрежение, изолаторни превключватели, слънчеви конектори, предпазители и формовани прекъсвачи на калъфи (MCCBS).
1. Как се структурира слънчевата PV система?

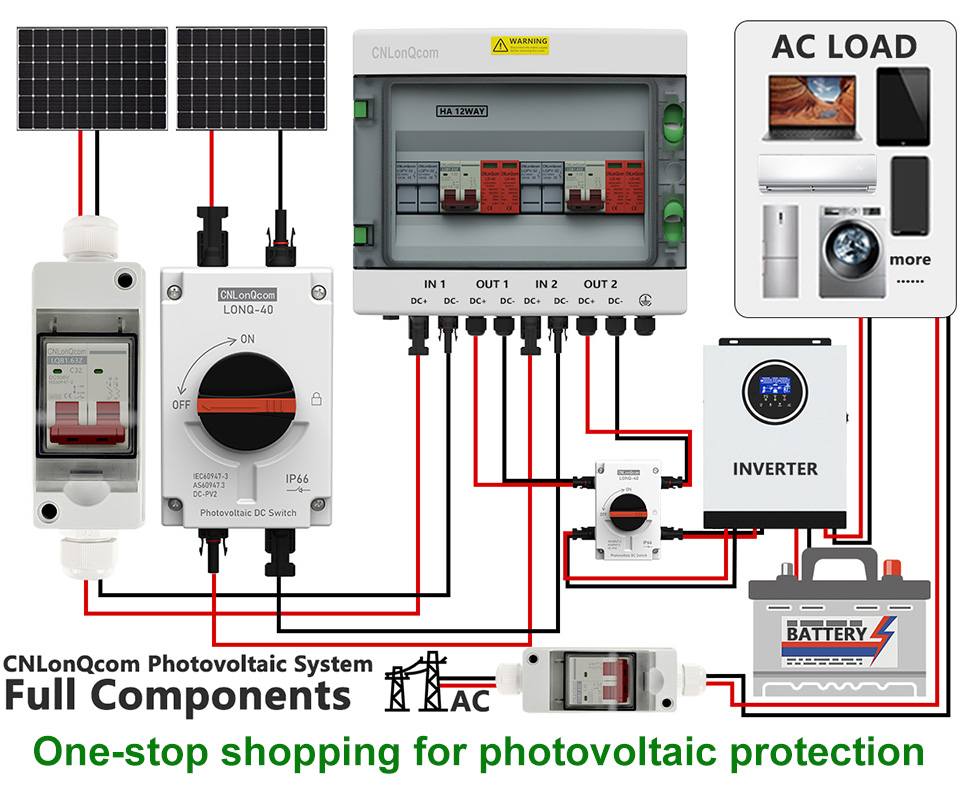

Основната цел на слънчевата PV система е да преобразува слънчевата светлина в електричество и безопасно да я доставя в мрежата или съхранението на енергия. Пълната система обикновено включва следните компоненти:
Слънчеви панели (PV модули) → Поставете слънчева светлина и генерирайте директен ток (DC)
Combiner Box (Lqx/LqtСерия) → комбинира токове от множество слънчеви панели
Инвертор → Преобразува DC в променлив ток (AC)
Устройства за разпределение и защита на мощността (предпазители, прекъсвачи на вериги,превключватели на изолатораи т.н.) → Осигурява безопасността на системата
Система за съхранение на енергия (незадължително) → Съхранява излишното електричество (например литиеви батерии)
Мрежа или товар → доставя мощност на домове, фирми или мрежата
2. Как работи слънчевата PV система?
(1) Фотоволтаичен ефект и генериране на енергия
Слънчевите панели на слънчевата светлина (PV модули), а полупроводниковият материал от силиций абсорбира фотоните, генерирайки директен ток (DC).
Единият панел обикновено произвежда 30V-50V (DC), с ток в зависимост от интензивността на слънчевата светлина и ефективността на панела.
(2) Комбиниране на ток (кутия Combiner)
Множество панели са свързани последователно или успоредни, а комбинираният ток се влива в PV кутия комбинира за централизирано управление.
Кутията Combiner включва предпазители, защита на пренапрежение (SPD) и мониторинг на тока, за да се предотврати претоварването или късо съединение.
(3) DC разпределение и защита на мощността (предпазители, изолаторни превключватели, MCCB)
FUSE (LQPV-32 серия): Предотвратява прекомерния ток да повреди оборудване.
Изолаторен превключвател (серия LONQ-40): Ръчно изключва веригите за поддръжка.
Формиран прекъсвач на веригата на калъф (серия LQM1/M3): Осигурява защита от претоварване и късо съединение (например 1000V DC-оценка MCCB).
(4) Преобразуване на инвертор (DC → AC)
DC Power влиза в инвертора, превръщайки го в 220V/380V AC за домакинска или промишлена употреба.
Системите, обвързани с мрежата, подават излишната мощност обратно в мрежата, докато системите извън мрежата я съхраняват в батерии.
(5) Защита на над/под напрежение (серия AVP 2P/4P)
Когато напрежението на мрежата се колебае, протекторът за надвисване на над/напрежение автоматично отрязва мощността, за да предотврати повреда на оборудването.
(6) Окабеляване и връзки (слънчеви конектори)
Слънчевите конектори на MC4 са индустриалният стандарт, осигуряващ водоустойчив, устойчив на корозия и преносна от висок ток (например 30a/1000V).
3. Основни компоненти на слънчева PV система
(1) PV комбинирана кутия
Функция: Комбинира множество струни на слънчеви панели и осигурява защита.
Основни компоненти:
Предпазители (защита от свръхток))
Устройство за защита на пренапрежение(SPD) (защита на мълния)
Мониторинг на тока/напрежението (незадължителни интелигентни функции)
(2) Над/Протектор за недостатъчно напрежение (OVP/UVP)
Функция: Монитори на напрежението на мрежата и изключване на мощността, ако напрежението е твърде високо (> 270V AC) или твърде ниско (<170V AC).
(3) превключвател за изолатор на постоянен ток
Функция: Ръчно изключва постоянните схеми за безопасна поддръжка.
Общи видове:
Ротационни изолаторни превключватели (подходящи за употреба на открито)
Изолатори от тип прекъсвач (с интегрирана защита)
(4) слънчеви конектори (MC4 стандарт)
Основни характеристики:
Водоустойчив, UV-устойчив, високотемпературен толеранс
Оценен ток: 30A
Номинално напрежение: 1000V DC
(5) PV предпазители (GPV/GR серия)
Функция: защитава PV масиви от късо съединение и претоварване.
Разлики от стандартните предпазители:
Високо напрежение (DC 1000V+)
Висок капацитет на счупване (може да прекъсне големи токове на повреда)
(6) Прекъсвач на схема с формован калъф (MCCB за слънчева енергия)
Функция: Осигурява защита от претоварване и късо съединение за постояннотокови системи.
Типични спецификации:
Номинално напрежение: DC 1000V
Оценен ток: 32A-250A
4. Приложения на слънчеви фотоволтаични системи
Жилищна слънчева енергия (5kW-10kW, със съхранение)
Търговски и промишлени PV централи (50kW-1MW, обвързана с мрежа)
Слънчеви системи извън мрежата (отдалечени райони, базирана на батерия)
Агриволтаици (Слънчева + интеграция на селското стопанство)
5. Бъдещи тенденции: по -интелигентни и по -ефективни слънчеви системи
Интелигентен мониторинг: Проследяване в реално време чрез мобилни приложения (например генериране на енергия, сигнали за повреди).
SOLAR + Интеграция на съхранение: Хибридни системи като Tesla PowerWall.
Microinverters: Оптимизира всеки панел поотделно за по -висока ефективност.
Заключение
Слънчевите фотоволтаични системи работят чрез процеса на PV модули → Combiner Box → Инвертор → Разпределение на мощността → мрежа/съхранение, с критични компоненти като комбинирани кутии, предпазители, изолаторни превключватели, конектори и MCCB, осигуряващи ефективни, безопасни и стабилни характеристики.
Ако обмисляте слънчева инсталация, изберете висококачествени PV компоненти на CNLONQCOM + устройства за професионална защита, за да увеличите максимално живота на системата и ефективността на производството на електроенергия!
🔋 Нека обсъдим: Какъв аспект на слънчевите фотоволтаични системи ви интересува най -много?
