PV кутия Combiner: Пълно ръководство за компоненти и инсталиране

Първо, каква е кутията за фотоволтаично възел?

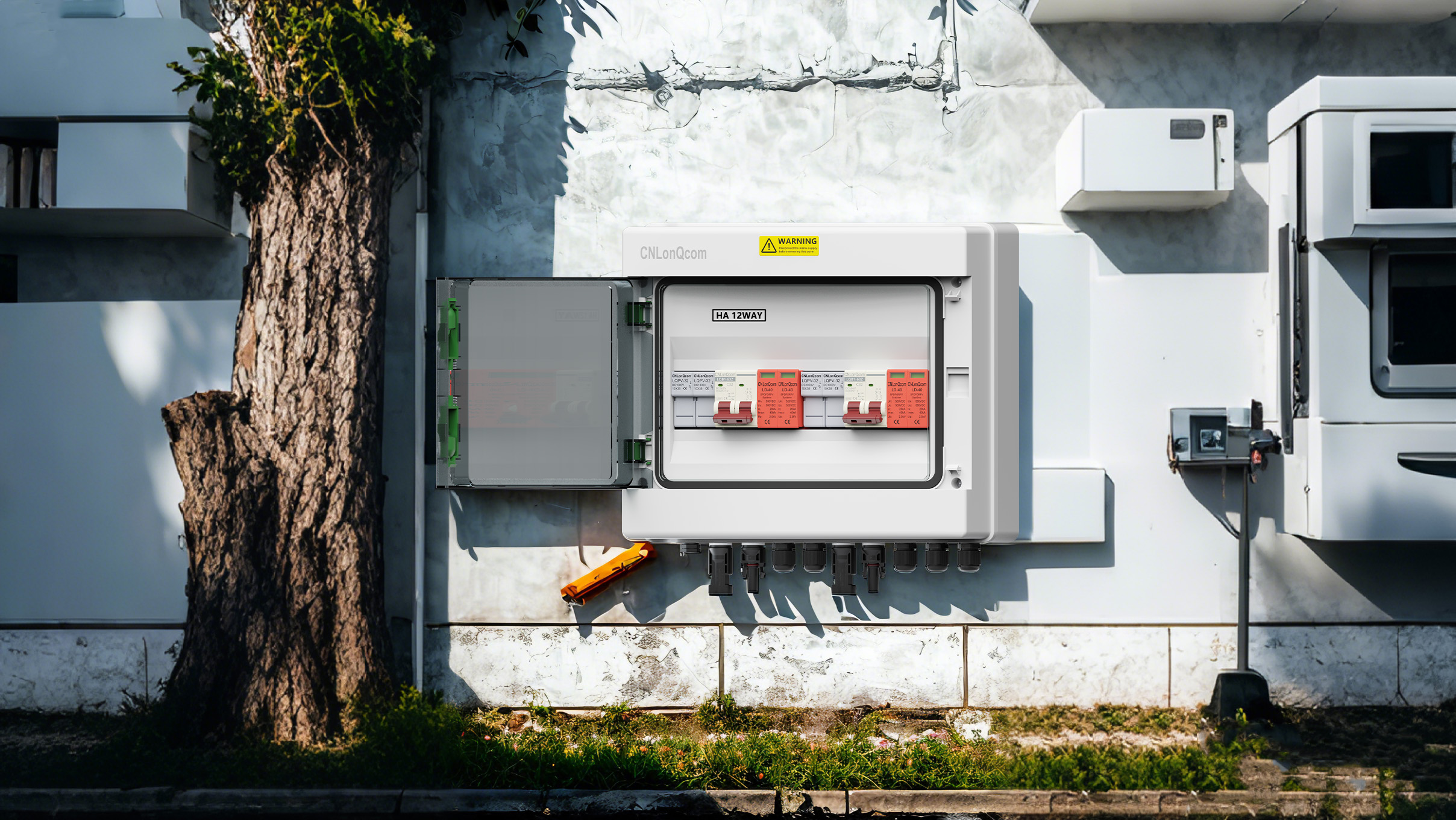

PV кутия за комбиниране(PV Combiner Box) е ключовото електрическо оборудване на системата за производство на слънчева енергия, използвана главно за централизиран директен ток на фотоволтаичните серии и осигурява свръхток, мълния и други функции за защита, за да се гарантира безопасната и ефективна работа на електростанцията.

Второ, съставът на фотоволтаичната кутията на кръстовището

Основни компоненти:

Входен терминал: Свържете множество PV модули (например 6-16 PV модули, всеки поддържащ 10A-15A).

Предпазители/прекъсвачи на вериги: Защитете всеки низ от свръхток увреждане (обикновено спецификации на DC1000V/20A).

МОДУЛ НА СВЕТАНЕ НА СВЕТЛИНА: SPD протектор за пренапрежение (капацитет на изпускане 40ka).

Спомагателни части:

DC изолационен превключвател: аварийно отрязана верига.

Водоустойчив корпус: степен на защита IP65, подходяща за външна среда.

Трето, стъпки за инсталиране и окабеляване

1. Подготовка преди инсталиране:

Потвърдете положението на инсталацията (близо до фотоволтаичния масив и далеч от директната слънчева светлина).

Проверете земния терминал на контейнера (съпротивление на земята ≤4Ω).

2. Процес на окабеляване:

Вход на групов низ:

Свържете съответния терминал чрез полярност (+/-), за да гарантирате, че напрежението на всеки терминал е последователно.

Закрепете конектора MC4, за да предотвратите виртуалното отопление.

Изходни край:

Свържете се към входния терминал на DC на инвертора (площ на напречното сечение на кабела ≥4mm²).

Заземяване на мълния:

SPD заземен кабел (≥6 мм²) се свързва към земната лента.

3. Тест за мощност:

Измерете напрежението на отворената верига (съответствайте на диапазона на входа на инвертора).

Проверете дали интелигентните данни за мониторинг се предават правилно.

4. Предпазни мерки

Спецификации за безопасност:

Носете изолационни ръкавици по време на работа. Не работете с на живо.

Ако DC страна има високо напрежение (600V до 1500V), трябва да зададете предупредителен етикет.

Предложения за поддръжка:

Почиствайте кутията редовно и проверете състоянието на предпазителя.

Тествайте ефективността на SPD модула преди сезон на гръмотевична буря.

Пет, предложения за подбор

В зависимост от размера на електроцентралата:

Малко домакинство: 6-8 вход, интегрирана функция за основна защита.

Индустриална и търговска електроцентрала: 12-16, с интелигентен мониторинг и отдалечена комуникация.

Изберете TUV/IEC сертифицирани кутии за автобуси, като продукти от серия CNLONQCOM, за да осигурите 25 години дългосрочна защита!

Кутията за фотоволтаично кръстовище е "предпазният център" на електроцентралата, а правилната инсталация и поддръжка може значително да подобри ефективността на производството на енергия. Ако имате нужда от конкретни препоръки на модела или технически решения, не се колебайте да се консултирате с CNLONQCOM!
