"БЕЗОПАСНОСТТА НА БЕЗОПАСНОСТТА" във фотоволтаичните системи: Критичната роля на превключвателите на изключване

В „семейството“ на фотоволтаичните системи за производство на енергия съществува безшумен настойник - превключвателят за изключване. Макар и незабележим, този компонент е от решаващо значение за осигуряване на работа на безопасна система. Нека да проучим значението на този жизненоважен „предпазен пазител“.

Превключвател за изключване: Предпазната порта на електроенергийните системи

Превключвателят, както подсказва името, е превключващо устройство, използвано за изолиране на вериги. Основните му характеристики включват:

(1) Видими точки на счупване

(2) Няма способност за изгаряне на дъга (строго забранена за работа на натоварване)

(3) Основна функция за осигуряване на защита от електрическа изолация

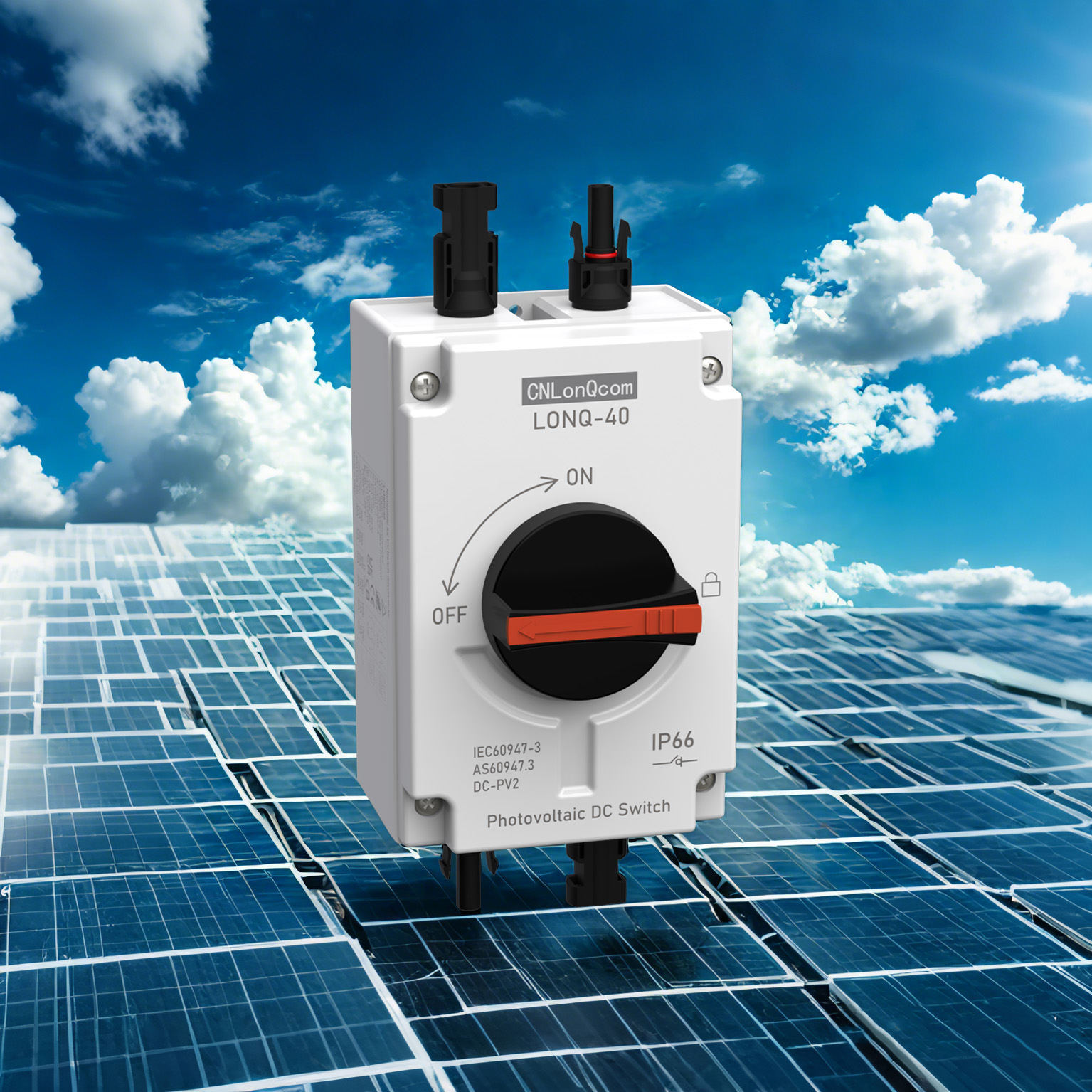

Специални характеристики на PV изключващи превключватели

PV системите изискват специализирани превключватели за изключване, които се различават значително от конвенционалните превключватели:

DC-специфичен дизайн:

PV системите генерират директен ток, при който DC дъгите са по -трудни за гасене, отколкото променливотоковите дъги, което налага специални съображения за проектиране.

По -високи оценки на напрежението:

Докато домакинските променливи системи работят на 220V, PV системите могат да достигнат 600V или дори 1500V.

Двойна защита:

Обикновено изисква едновременно изключване както на положителни, така и на отрицателни полюси, за да се осигури пълна изолация.

Съпротива на времето:

Разполага с водоустойчиви заграждения IP67, за да издържат на сурови открити среди, с материали на PA, които ефективно се противопоставят на UV радиацията, високите температури и влажността.

Четири основни причини за инсталиране на превключватели на изключване в PV системи

(1) Изискване за поддръжка на безопасност:

PV модулите непрекъснато генерират мощност, когато са изложени на светлина, което прави изключването на превключвателите от съществено значение за пълната изолация на мощността.

(2) Защита на DC ARC:

Професионалните превключватели на изключване могат да контролират продължителността на дъгата в рамките на 2ms.

(3) Нужди от поддръжка на системата:

Операциите за разширяване на инвертора и разширяване на системата изискват гарантирана пълна изолация на мощността.

(4) Регулаторен мандат:

Международните стандарти като IEC 60947-3 изрично изискват инсталиране.

Професионални стандарти за инсталиране

(1) Изисквания за местоположение на инсталацията:

DC входен терминал на инверторите (задължително)

Изходен терминал на комбинирани кутии (препоръчително)

В рамките на ≤3 метра инвертори (стандартно изискване)

(2) Стандартизиран процес на инсталиране:

① Потвърдете пълното изключване на системата

② Изберете добре проветрирани места за инсталиране

③ Прилагайте вертикална инсталация (наклон ≤5 °)

④ Използвайте PV-специфични MC4 конектори

⑤ Затегнете терминалите до определен въртящ момент (обикновено 4-5N · m)

⑥ Инсталирайте прахообразни и водоустойчиви уплътняващи пръстени

Съображения за операция за безопасност

(1) Стандарти за работа:

Трябва да използва изолирани инструменти

Носете 1000V изолирани ръкавици по време на работа

Изключете променливотоковата страна преди DC страна

(2) Изисквания за поддръжка:

Месечни тестове за механична работа

Тримесечни проверки на състоянието на контакт

Годишни измервания на съпротивлението на контакт (<50MΩ)

(3) Критерии за подбор:

Оценка на напрежението ≥1.25 × Напрежение на системата

Текуща оценка ≥1,56 × ISC

Трябва да има TUV/UL/VDE сертифициране

Често задавани въпроси

В: Вместо това могат ли да се използват редовни превключватели?

О: Абсолютно не! Конвенционалните превключватели не могат надеждно да прекъснат постояннотоковия ток и могат лесно да причинят грешки в ARC.

Въпрос: Нуждаят ли се превключватели на прекъсване на ежедневна работа?

О: Не. Те служат предимно като резервни устройства за безопасност и трябва да се експлоатират само когато е необходимо.

Въпрос: Колко прекъсвания се нуждае от системата?

О: Най -малко, един при входа на инвертора; По -големите системи трябва да ги добавят в комбинирани кутии.

Заключение

PV изключващи превключватели функционират като домакински предпазители- незабележими при ежедневна работа, но потенциално спестяващи живот и собственост в критични моменти. Три елемента са незаменими: качествени продукти, стандартизирана инсталация и редовни проверки. Запомнете: В PV системите безопасността винаги трябва да е на първо място!

За тези, които планират PV системи или със загриженост за безопасността относно съществуващите инсталации, CNLONQCOM предоставя експертна консултация, за да оборудва вашата система с надеждни „порти за безопасност“. Безопасното използване на електроенергия започва с избора на правилния превключвател за изключване!
