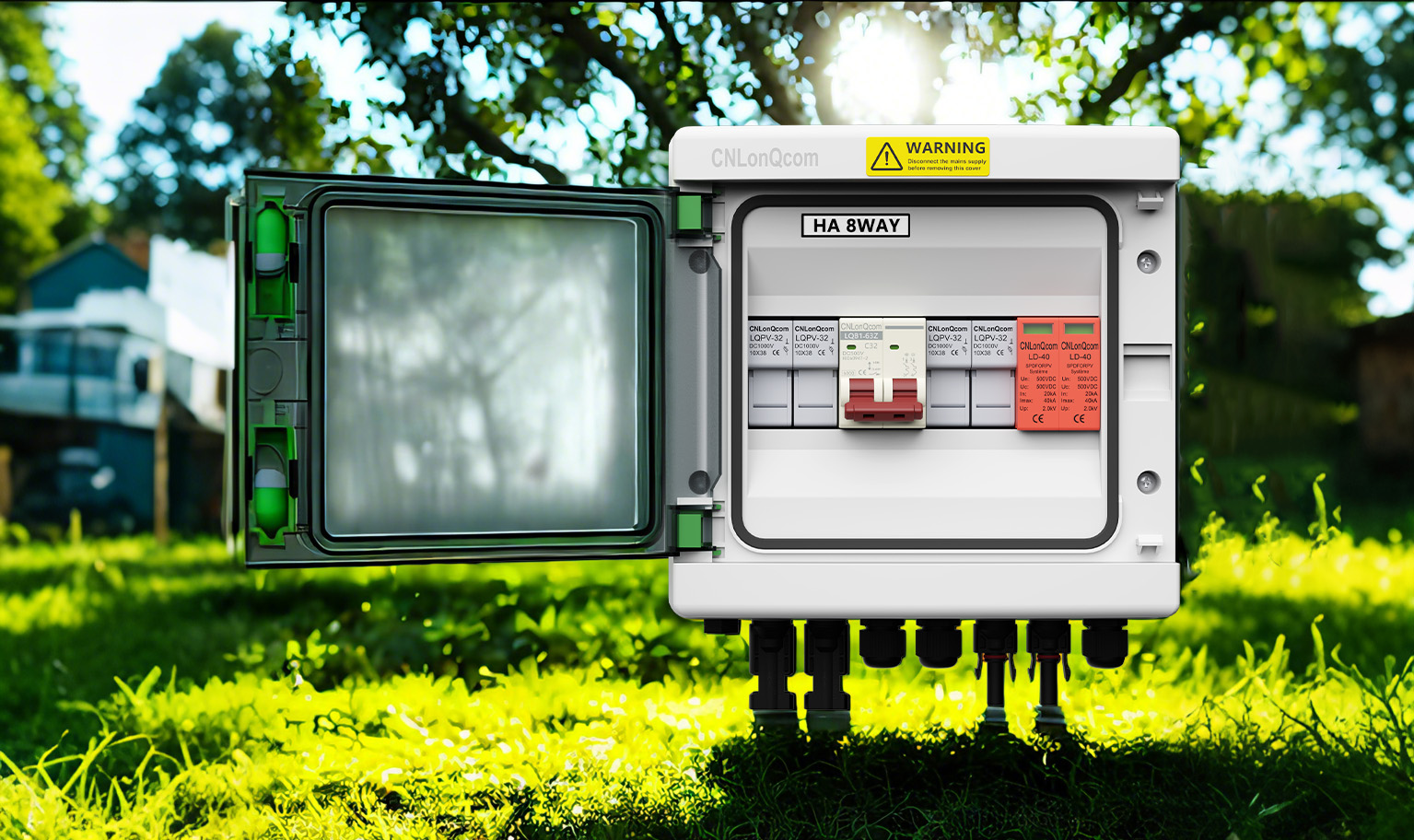

PV кутия за комбиниране: „Диспечер на мощност“ на слънчеви системи

PV кутията Combiner е един от ключовите компоненти в слънчева фотоволтаична система. Използва се предимно за събиране на тока от множество PV низове и го предава през един основен кабел към инвертора. Той служи не само като "хъб" за разпределение на мощността, но също така играе решаваща роля за защита на безопасността на системата.

1. Основни функции на PV комбинираща кутия

(1) Текущо събиране

Комбинира тока от множество PV низове, като намалява броя на кабелите и опростява структурата на системата.

(2) Защита на свръхток

Използва предпазители (LQPV-32/LQPV-32x) или прекъсвачи (LQB1-63Z/12Z) за предотвратяване на щети, причинени от свръхток или късо съединение.

(3) Защита на мълния

Оборудвани с вградени защитни устройства за пренапрежение (LD-40 2p/3p) За да се предотврати повреда от удари на мълния.

(4) Функция за мониторинг

Параметри на следи като ток и напрежение в реално време, помагайки на потребителите да разберат оперативното състояние на системата.

2. Основни компоненти на PV комбинираща кутия

(1) Предпазители (LQPV-32/LQPV-32X) или прекъсвачи (LQB1-63Z//12Z)

Използва се за защита от свръхток, автоматично отрязва веригата, когато токът надвишава номиналната стойност.

(2) Защитни устройства за пренапрежение (LD-40 2p/3p)

Предотвратяване на повреди от удари на мълния или напрежение.

(3) изолационни диоди (MC4-диод)

Предотвратяване на потока на обратния ток, защитавайки PV модулите.

(4) Мониторинг на устройства

Наблюдавайте параметрите като ток, напрежение и мощност. Някои комбинирани кутии от висок клас също поддържат дистанционно наблюдение.

3. Как да избера PV комбинирана кутия?

(1) Брой входове

Изберете въз основа на броя на PV низовете, като двупосочни, 5-посоки и т.н.

(2) Номинален ток и напрежение

Съответствайте на изискванията за ток и напрежение на системата.

(3) Оценка на защитата

Изберете продукт с IP65 или по -висока оценка, за да издържате на условия на открито като вятър и дъжд.

4. Как да инсталирате PV комбинирана кутия

(1) Намерете добре проветриво и лесно достъпно място за монтиране на кутията Combiner.

(2) Свържете заземяващия проводник, за да гарантирате безопасността.

(3) Свържете PV низовите кабели към полето Combiner и ги свържете към предпазителите или прекъсвачите.

(4) Свържете основния кабел към инвертора.

(5) Проверете всички връзки и тествайте работата на системата.

5. Редовна поддръжка за кутията Combiner

(1) Проверете дали предпазителите или прекъсвачите функционират правилно.

(2) Почистете прах и отломки, за да се гарантира правилното разсейване на топлината.

(3) Проверете връзките на кабелите за разхлабване или корозия.

(4) Тествайте състоянието на защитните устройства на пренапрежение.

При нормална употреба и поддръжка, висококачествената PV комбинирана кутия може да продължи 10-20 години. Въпреки това, действителният му живот зависи от условията на околната среда (например температура, влажност) и практики за поддръжка.

6. Висока безопасност на PV комбиниращи кутии

Висококачествените PV кутии за комбинирани комбинираха защита, защита от мълния и водоустойчив дизайн, осигурявайки висока безопасност. Въпреки това, нискокачествените продукти или неправилната инсталация могат да доведат до пожари или повреди на оборудването. Ето защо е от съществено значение да изберете реномиран производител като CNLONQCOM. С десет години опит във фотоволтаичната индустрия ние предлагаме модерни технологии и надеждно обслужване след продажбата, за да защитим вашата електрическа безопасност.

Заключение

Въпреки че PV кутиите за комбиниране може да не са толкова забележими като PV модули или инвертори, те играят незаменима роля в системата. Независимо дали става въпрос за малка система на покрива за домове или мащабна слънчева електроцентрала, кутията Combiner е от решаващо значение за осигуряване на ефективно предаване на енергия и безопасна работа.

Изберете CNLONQCOM за надеждност и спокойствие! Нека работим заедно, за да защитим бъдещето на зелената енергия!
