CNLonQcom е фабрика в Китай, специализирана в производството на DC прекъсвач LQL7-PV. Тези прекъсвачи се използват за защита от свръхток и контрол в слънчеви системи за съхранение на фотоволтаични батерии и DC вериги. Предлагат се с различни номинални токове като 10A, 16A, 32A, 40A, 50A, 63A, 80A, 100A и 125A.

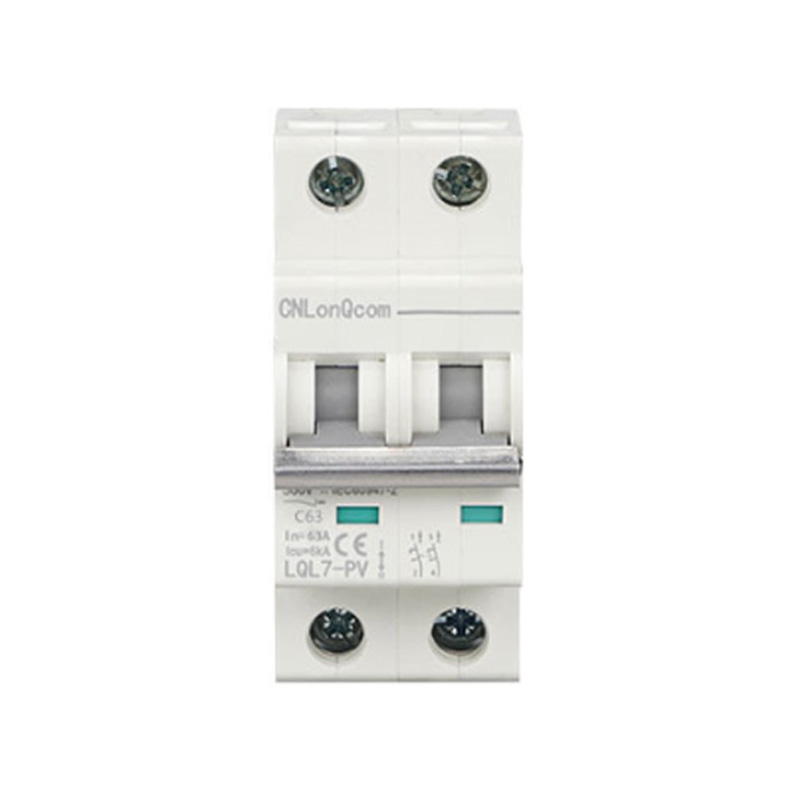

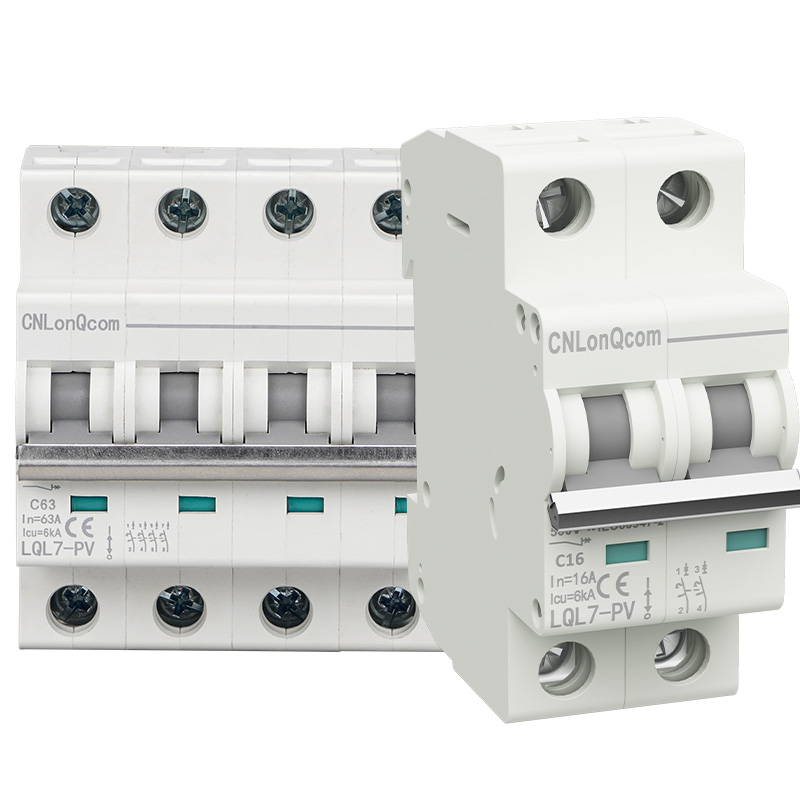

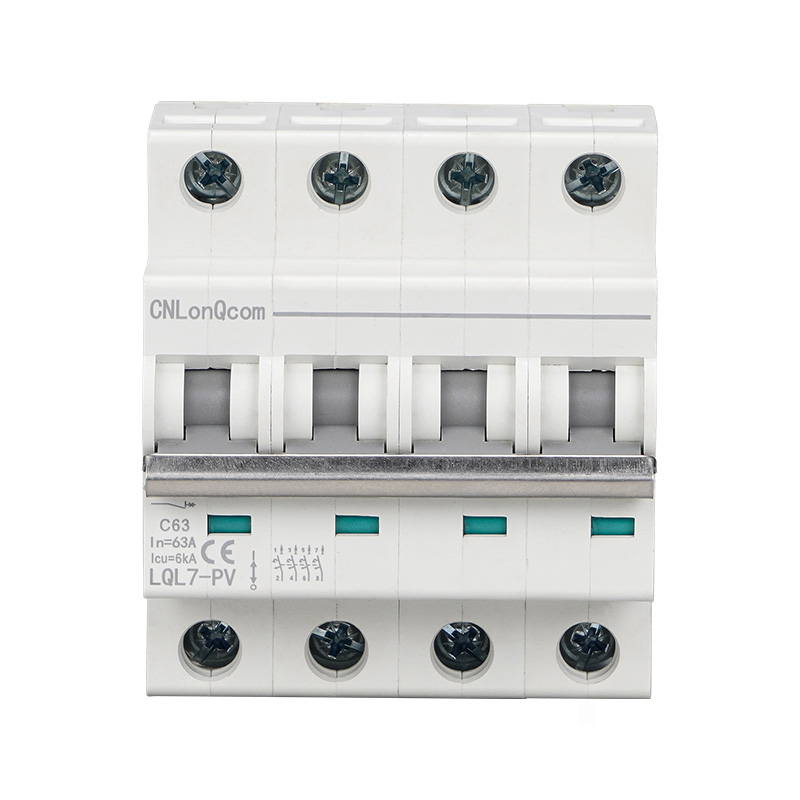

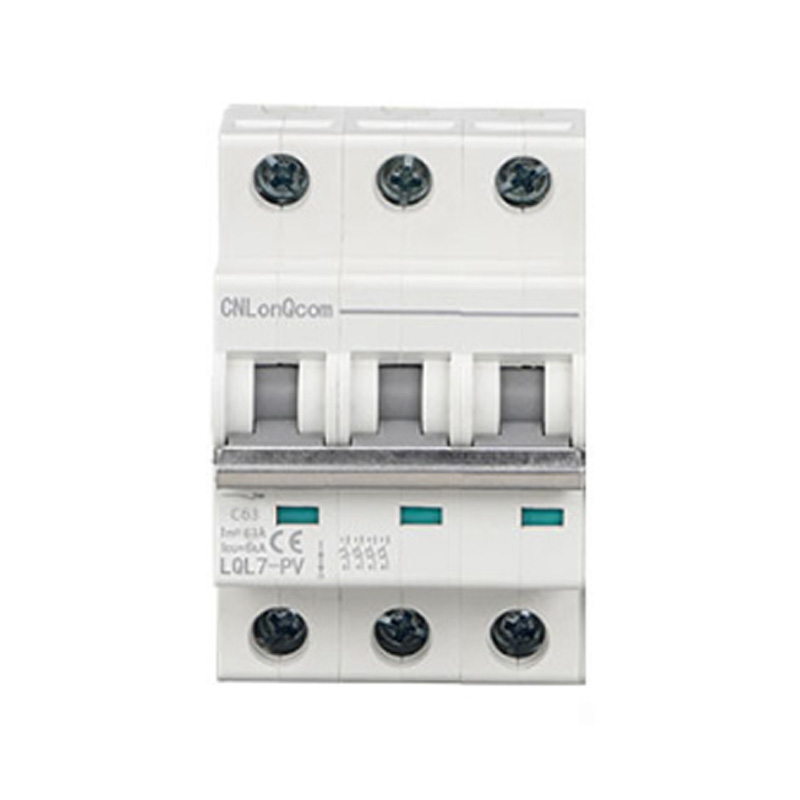

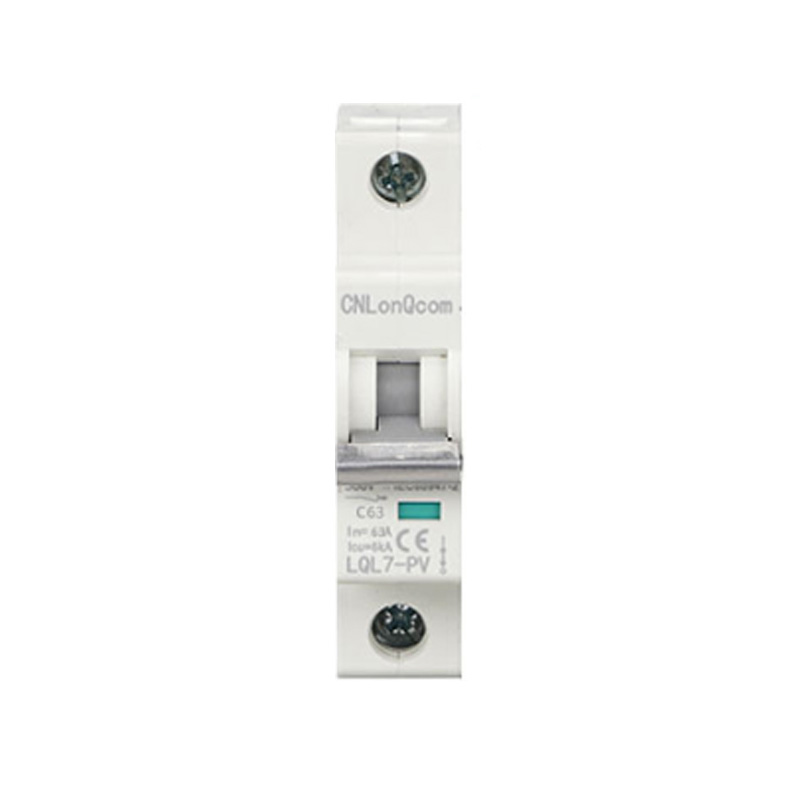

Автоматичен прекъсвач от серия LQL7-PV | LQL7-PV | ||||
Номинален ток на степен на рамка (A) | 63 | ||||
|
Електрически характеристики | ||||
Ue номинално работно напрежение (V DC) | 1P:DC250V 2P:DC550V 3P:DC750V 4P:DC1000V | ||||
Номинален ток в (A) | 6-10-16-20-25-32-40-50-63 | ||||
Номинално изолационно напрежение Ui (V DC) | 1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V | ||||
номинално ударно напрежение Uimp (kV) | 4 | ||||
Максимална мощност на прекъсване lcu (kA) | 6 | 6 | 6 | 6 | |
Капацитет на прекъсване при работа lcs (%lcu) | 75% | 75% | 75% | 75% | |
Тип крива | C | ||||
Тип пътуване | Термомагнитни | ||||
Механични | Действителна средна стойност | 20000 | |||
Стандартна стойност | 8500 | ||||
Електрически | Действителна средна стойност | 2500 | |||
Стандартна стойност | 1500 | ||||
|
Контрол и индикация | ||||
Шунт освобождаване (SHT) | опция | ||||
Освобождаване на ниско напрежение (UNT) | |||||
Допълнителен контакт (AX) | |||||
Контакт за аларма (AL) | |||||
|
Свързване и монтаж | ||||
Капацитет на окабеляването (mm2) | In ≤ 32A,1~25mm2,1 ≥ 40A,10~35mm2 | ||||
Околна температура (℃) | -90 | ||||
Надморска височина | ≤ 2000 | ||||
Относително овлажняване | ≤ 95% | ||||
Ниво на замърсяване | 3 | ||||
Инсталационна среда | Без видими удари и вибрации | ||||
Категория на инсталацията | Клас 3 |
||||
Инсталация | DIN стандартна шина |
